Толщина дорожек на плате играет ключевую роль в обеспечении надежности устройства. Она зависит от таких факторов, как ток, температура и материал платы. Например:
Толщина медного слоя и ширина дорожки определяют предельный ток, который проводник может выдержать.
Тепловая энергия, выделяющаяся на омическом сопротивлении, повышает температуру дорожки, что может вызвать перегрев или перегорание.
Ошибки в расчетах часто приводят к сбоям. Перегрев компонентов снижает их надежность и может полностью вывести устройство из строя. Чтобы этого избежать, важно учитывать все параметры и использовать проверенные методы расчета.
Основные Выводы
Толщина дорожек зависит от тока, температуры и материала платы. Учитывайте эти параметры для надежной работы устройства.
Используйте формулы и онлайн-калькуляторы для точного расчета ширины и толщины дорожек. Это поможет избежать перегрева и сбоев.
Увеличивайте ширину дорожек для высокотоковых приложений. Это снизит риск перегрева и повысит надежность.
Проверяйте расчеты вручную и учитывайте специфику проекта. Это поможет избежать ошибок и продлить срок службы устройства.
Следуйте стандартам IPC-2221 и ГОСТ Р 59918. Они содержат важные рекомендации по расчету толщины дорожек.
Основные параметры, влияющие на толщину дорожек на плате
Ток, проходящий через дорожку
Ток, протекающий через дорожку, оказывает прямое влияние на ее расчет. Чем больше ток, тем шире и толще должна быть дорожка, чтобы избежать перегрева. Это связано с выделением тепла, которое пропорционально квадрату тока (P = I²R).
Для расчета минимальной ширины дорожки учитывают такие параметры, как сопротивление и поперечное сечение проводника. Например:
Параметр | Описание |
|---|---|
Анализ толщины дорожки | Определяет минимальную ширину трассы для поддержания RMS тока. |
Температура | Протекание тока приводит к повышению температуры дорожки, что влияет на ее расчет. |
Формула мощности | P = I²R, где I – ток, R – сопротивление, что показывает нелинейную зависимость. |
Сопротивление | Зависит от поперечного сечения дорожки (ширина * толщина). |
Формула для I | I = 0.04 * ∆T^0.45 * A^0.69, где ∆T – изменение температуры, A – сечение проводника. |
Формула McHardy | I = K * T^0.44 * A^0.725, где K – константа ухудшения, T – максимальный подъем температуры. |
Вы должны учитывать, что увеличение тока требует увеличения толщины дорожек на плате. Это особенно важно для высокотоковых приложений, где перегрев может привести к повреждению компонентов.
Допустимый нагрев дорожки
Температура дорожки — еще один важный параметр. Материалы печатной платы, такие как FR-4, имеют ограничения по температуре. Например:
Температура разложения FR-4 составляет около 320°C.
При 260°C стандартный стеклотестолит начинает темнеть.
Производители часто указывают 150°C как критическую температуру для надежной работы.
Вы должны проектировать дорожки так, чтобы их температура оставалась в пределах допустимых значений. Это достигается правильным выбором ширины и толщины дорожек. Тепловизионная диагностика помогает выявить проблемные зоны, где температура превышает норму.
Толщина медного слоя
Толщина медного слоя напрямую влияет на характеристики дорожек. Чем толще слой меди, тем больше ток может выдержать дорожка без перегрева. Стандартные значения толщины медного слоя:
5 мкм, 20 мкм или 35 мкм для обычных плат.
8-10 мкм для предварительной металлизации.
До 50 мкм при использовании технологии травления для плотного рисунка.
Уравнения, описывающие индуктивность, подтверждают, что толщина дорожек пропорциональна массе меди. Это означает, что увеличение толщины улучшает электрические характеристики дорожек. Вы должны учитывать эти нормативные значения при проектировании, чтобы обеспечить надежность и производительность устройства.

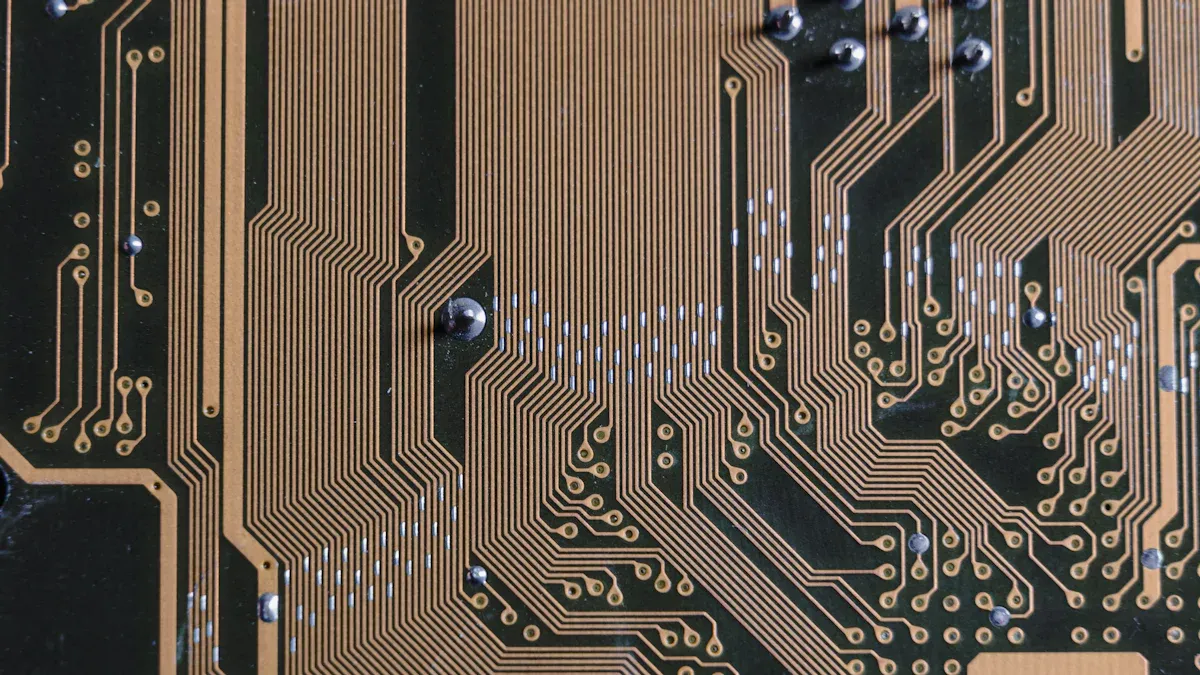

Длина и ширина дорожки
Длина и ширина дорожки — важные параметры, которые определяют ее способность проводить ток и выдерживать нагрев. Вы должны учитывать их при проектировании, чтобы обеспечить надежность устройства.
Как длина дорожки влияет на расчет
Длина дорожки влияет на ее сопротивление. Чем длиннее дорожка, тем больше сопротивление, что приводит к увеличению выделяемого тепла. Это особенно важно для высокотоковых приложений, где длинные дорожки могут перегреваться.
Чтобы минимизировать сопротивление, вы можете:
Уменьшить длину дорожки, если это возможно.
Увеличить ширину дорожки для компенсации сопротивления.
Оптимальная ширина дорожки
Ширина дорожки определяет ее поперечное сечение, которое влияет на способность проводить ток. Для расчета минимальной ширины дорожки учитывают силу тока и расположение слоя (внешний или внутренний).
Максимальная сила тока (амперы) | Минимальная ширина дорожки для внешних слоев (мил) | Минимальная ширина дорожки для внутренних слоев (мил) |
|---|---|---|
2 | 19.95 | 20.03 |
4 | 66.59 | 66.86 |
6 | 134.78 | 135.34 |
8 | 222.28 | 223.21 |
10 | 327.68 | 329.05 |
Эти значения помогают вам выбрать оптимальную ширину дорожки для конкретного тока. Например, для тока 6 ампер минимальная ширина дорожки на внешнем слое должна быть 134.78 мил, а на внутреннем — 135.34 мил.
Визуализация зависимости ширины от силы тока
На графике ниже показана зависимость минимальной ширины дорожки от силы тока для внешних и внутренних слоев.
Этот график помогает вам быстро оценить, какую ширину выбрать для дорожки в зависимости от силы тока.
Практические рекомендации
Учитывайте длину дорожки при расчете сопротивления.
Используйте таблицы и графики для выбора оптимальной ширины.
Для высокотоковых приложений увеличивайте ширину дорожек, чтобы избежать перегрева.
Толщина дорожек на плате и их ширина должны быть рассчитаны с учетом всех параметров, чтобы обеспечить надежность устройства.
Формулы и инструменты для расчета толщины дорожек на плате
Основная формула расчета
Для расчета толщины дорожек на плате вы можете использовать формулы, которые учитывают ток, температуру и геометрию дорожки. Одной из наиболее распространенных формул является:
I = K * ΔT^b * A^c
Где:
I— сила тока (А);K— коэффициент, зависящий от материала и условий;ΔT— допустимое повышение температуры (°C);A— поперечное сечение дорожки (мм²);bиc— эмпирические коэффициенты.
Эта формула позволяет определить, какой ток может выдержать дорожка при заданной толщине и ширине. Например, уравнения Вадделла, применяемые для расчета импеданса микрополосковых дорожек, также могут быть полезны для определения толщины. Однако формулы IPC-2141 подходят только для определенного диапазона импедансов, поэтому для точных расчетов лучше использовать специализированные уравнения.
Использование онлайн-калькуляторов
Онлайн-калькуляторы значительно упрощают процесс расчета. Они позволяют вам быстро определить минимальную ширину дорожки, исходя из заданных параметров. Для работы с такими инструментами вам нужно указать:
Силу тока, проходящего через дорожку;
Допустимое повышение температуры;
Толщину медного слоя.
Примером популярного онлайн-калькулятора является инструмент от IPC-2221. Он учитывает все ключевые параметры и выдает точные результаты. Вы можете использовать его для проверки своих расчетов или для быстрого проектирования.
💡 Совет: Всегда проверяйте результаты онлайн-калькуляторов вручную, чтобы избежать ошибок, связанных с некорректным вводом данных.
Пример расчета с пошаговым объяснением
Рассмотрим пример расчета толщины дорожек на плате для тока 5 А.
Исходные данные:
Сила тока: 5 А;
Допустимое повышение температуры: 20°C;
Толщина медного слоя: 35 мкм.
Расчет поперечного сечения:
Используем формулу:A = I / (K * ΔT^b)Подставляем значения:
A = 5 / (0.024 * 20^0.44) ≈ 0.25 мм²Определение ширины дорожки:
Зная толщину медного слоя, рассчитываем ширину:W = A / TГде
T— толщина слоя в мм:W = 0.25 / 0.035 ≈ 7.14 ммРезультат:
Минимальная ширина дорожки для тока 5 А составляет 7.14 мм.
🛠️ Примечание: Для внутренних слоев ширина может быть больше из-за ограниченного теплоотвода.
Этот пример показывает, как вы можете использовать формулы для расчета толщины дорожек на плате. Такой подход помогает избежать перегрева и обеспечивает надежность устройства.
Практические рекомендации по расчету
Учет специфики проекта
Каждый проект имеет свои уникальные условия, которые влияют на расчет толщины дорожек на плате. Вы должны учитывать такие факторы, как особенности конструкции устройства, условия эксплуатации и требования к надежности. Например:
Для устройств, работающих в экстремальных температурах, требуется увеличенная ширина дорожек для лучшего теплоотвода.
Высокотоковые приложения требуют более толстого медного слоя для предотвращения перегрева.
В условиях повышенной влажности или агрессивной среды необходимо использовать материалы с высокой устойчивостью к коррозии.
Проектирование дорожек должно учитывать все эти параметры. Специализированные программы, такие как IPC-2221, помогают учесть специфику проекта и рассчитать оптимальные значения.
Минимальные и рекомендуемые значения толщины
Толщина дорожек на плате должна соответствовать стандартам и рекомендациям. Вы можете ориентироваться на следующие значения:
Минимальные значения:
Для внешних слоев: 35 мкм.
Для внутренних слоев: 50 мкм.
Рекомендуемые значения:
Для высокотоковых приложений: от 70 мкм и выше.
Для устройств с высокой плотностью компонентов: от 20 мкм.
Эти параметры указаны в стандартах, таких как IPC-2221, и подтверждены испытаниями. Вы должны выбирать толщину дорожек в зависимости от условий эксплуатации и требований к надежности.
Ошибки, которых следует избегать
Ошибки в расчете толщины дорожек могут привести к серьезным последствиям. Чтобы их избежать, следуйте этим рекомендациям:
Не игнорируйте параметры температуры: Неправильный расчет может привести к перегреву дорожек.
Не используйте слишком тонкие дорожки: Это увеличивает риск перегорания при высоких токах.
Не забывайте учитывать длину дорожек: Длинные дорожки имеют большее сопротивление, что влияет на их нагрев.
💡 Совет: Проверяйте расчеты вручную и используйте онлайн-калькуляторы для подтверждения. Это поможет избежать ошибок и обеспечить надежность устройства.
Влияние материалов и условий эксплуатации на толщину дорожек
Как материал платы влияет на расчет
Материал печатной платы играет важную роль в расчете толщины дорожек. Разные материалы обладают уникальными диэлектрическими свойствами и механическими характеристиками. Например, платы из FR-4 имеют высокую устойчивость к температурным изменениям, но ограниченную теплопроводность. Это влияет на выбор толщины проводников.
Платы, предназначенные для передачи высоких мощностей, требуют более толстых проводников. Это связано с необходимостью выдерживать большие токи без перегрева. Толщина медного слоя также зависит от силы тока, проходящего через проводники. Чем выше ток, тем больше толщина слоя.
💡 Совет: При проектировании учитывайте свойства материала, чтобы обеспечить надежность и долговечность устройства.
Учет температуры окружающей среды
Температура окружающей среды оказывает значительное влияние на расчет толщины дорожек. При высоких температурах материалы платы могут терять свои свойства, что увеличивает риск перегрева. Например, стандартный FR-4 начинает терять прочность при температуре выше 150°C.
Исследования показывают, что температурные факторы влияют на параметры дорожных конструкций, включая толщину дорожек. Корректировка расчетов с учетом фактической температуры повышает точность проектирования. Разработанные алгоритмы на основе этих данных легли в основу ГОСТ Р 59918.
Чтобы минимизировать влияние температуры, вы можете:
Увеличить ширину дорожек для лучшего теплоотвода.
Использовать материалы с высокой термостойкостью, такие как полиимид.
Рекомендации для высокотоковых приложений
Высокотоковые приложения требуют особого подхода к расчету толщины дорожек. Большие токи вызывают значительное выделение тепла, что может привести к перегреву и повреждению платы.
Для таких приложений рекомендуется:
Увеличивать толщину медного слоя до 70 мкм и выше.
Использовать материалы с высокой теплопроводностью, чтобы улучшить теплоотвод.
Проектировать дорожки с минимальной длиной и максимальной шириной для снижения сопротивления.
🔧 Примечание: Учитывайте условия эксплуатации, чтобы выбрать оптимальные параметры для высокотоковых устройств. Это поможет избежать перегрева и продлить срок службы платы.
Толщина дорожек на плате должна быть рассчитана с учетом материала платы, температуры окружающей среды и требований к высокотоковым приложениям. Такой подход обеспечит надежность и эффективность устройства.
Точный расчет толщины дорожек на плате обеспечивает надежную работу устройства. Вы должны учитывать силу тока, температуру и материал платы. Используйте проверенные формулы и инструменты для расчетов. Онлайн-калькуляторы помогут вам быстро определить оптимальные параметры.
💡 Совет: Проверяйте расчеты вручную и учитывайте особенности вашего проекта. Это поможет избежать ошибок и продлить срок службы устройства.
FAQ
Что делать, если расчет толщины дорожек оказался неверным?
Проверьте исходные данные и формулы. Убедитесь, что учли силу тока, температуру и толщину медного слоя. Используйте онлайн-калькуляторы для проверки. Если ошибка сохраняется, обратитесь к специалисту или пересмотрите проектные требования.
💡 Совет: Всегда проверяйте расчеты вручную и тестируйте готовую плату.
Можно ли использовать одну толщину дорожек для всех слоев платы?
Нет, внутренние и внешние слои имеют разные условия теплоотвода. Внешние слои охлаждаются быстрее, поэтому их ширина может быть меньше. Для внутренних слоев требуется увеличенная ширина из-за ограниченного теплоотвода.
Какие инструменты помогут упростить расчет?
Онлайн-калькуляторы, такие как инструмент IPC-2221, значительно упрощают процесс. Вы вводите параметры, такие как ток и температура, а калькулятор выдает оптимальную ширину дорожки.
🛠️ Пример: Используйте калькуляторы от PCB-дизайнеров, чтобы ускорить процесс проектирования.
Как избежать перегрева дорожек?
Увеличьте ширину и толщину дорожек. Используйте материалы с высокой теплопроводностью. Уменьшите длину дорожек, если это возможно.
Какие стандарты учитывать при проектировании?
Стандарты IPC-2221 и ГОСТ Р 59918 содержат рекомендации по расчету толщины дорожек. Они учитывают силу тока, температуру и материал платы.
📋 Примечание: Следование стандартам повышает надежность устройства.
