Как изготовить печатную плату с фоторезистом своими руками

Фоторезист — это специальный материал, чувствительный к свету, который используется для создания точного рисунка схемы на печатной плате. Он играет ключевую роль в процессе изготовления печатной платы с фоторезистом, обеспечивая высокую точность и четкость выполнения схем.

Изготовление печатной платы с фоторезистом имеет главное преимущество — возможность создания сложных схем с минимальными погрешностями. Этот метод позволяет работать с мелкими деталями, которые сложно воспроизвести другими способами. Кроме того, использование фоторезиста ускоряет процесс, делая его более удобным и профессиональным.

Основные Выводы

• Фоторезист — ключевой материал для создания точных схем на печатной плате. Он позволяет работать с мелкими деталями и ускоряет процесс.

• Подготовка медной платы важна для хорошего результата. Очистите, обезжирьте и высушите поверхность перед нанесением фоторезиста.

• Выбор фоторезиста зависит от ваших задач. Начинающим рекомендуется использовать позитивный фоторезист, так как он проще в работе.

• Экспонирование ультрафиолетом — критический этап. Используйте лампы с длиной волны 365 нм для достижения наилучших результатов.

• Соблюдение правил безопасности при работе с химическими веществами защитит вас от рисков. Носите защитные перчатки и работайте в проветриваемом помещении.

Подготовка к изготовлению печатной платы с фоторезистом

Список необходимых материалов

Для успешного изготовления печатной платы с фоторезистом вам понадобятся:

• Медная плата, которая станет основой для схемы.

• Фоторезист в виде пленки или жидкого раствора.

• Ультрафиолетовая лампа для экспонирования.

• Проявитель для удаления неэкспонированного фоторезиста.

• Травильный раствор для удаления лишней меди.

• Защитные перчатки и очки для безопасной работы с химическими веществами.

Каждый из этих материалов играет важную роль в процессе, поэтому важно выбирать качественные компоненты.

Инструменты для работы

Для работы с фоторезистом вам понадобятся точные инструменты, которые обеспечат аккуратность и эффективность. Вот основные:

Эти инструменты помогут вам добиться высокой точности при изготовлении печатной платы с фоторезистом.

Выбор подходящего фоторезиста

Фоторезист бывает двух типов: позитивный и негативный. Позитивный фоторезист удаляется в местах, где он подвергался воздействию света, а негативный — наоборот, остается на освещенных участках. Выбор зависит от ваших задач и предпочтений.

Если вы новичок, начните с позитивного фоторезиста. Он проще в использовании и позволяет быстрее освоить процесс. Убедитесь, что фоторезист совместим с вашей медной платой и ультрафиолетовым источником света.

💡 Совет: Проверьте срок годности фоторезиста перед использованием. Просроченный материал может ухудшить качество схемы.

Этапы изготовления печатной платы с фоторезистом

Подготовка поверхности платы

Перед началом работы важно правильно подготовить поверхность медной платы. Это обеспечит хорошую адгезию фоторезиста и высокое качество конечного результата.

1. Очистите медную поверхность платы от загрязнений и окислов. Используйте мелкозернистую наждачную бумагу или специальный абразивный блок.

2. Промойте плату в теплой воде с добавлением моющего средства, чтобы удалить остатки грязи.

3. Обезжирьте поверхность с помощью изопропилового спирта или ацетона.

4. Высушите плату, избегая попадания пыли.

💡 Совет: Для проверки качества подготовки поверхности можно использовать протокол испытаний на адгезию. Он оценивает адгезию по шкале от 0 до 5, где 0 — идеальная адгезия. Убедитесь, что поверхность соответствует минимально допустимым значениям.

Нанесение фоторезиста

После подготовки поверхности приступайте к нанесению фоторезиста. Этот этап требует аккуратности и точности.

• Если вы используете фоторезист в виде пленки:

  1. Вырежьте пленку по размеру платы.

  2. Снимите защитный слой и аккуратно наклейте пленку на медную поверхность.

  3. Убедитесь, что на поверхности нет пузырьков воздуха.

• Если вы используете жидкий фоторезист:

  1. Равномерно нанесите раствор на плату с помощью кисти или распылителя.

  2. Дайте фоторезисту высохнуть в темном месте, чтобы избежать его преждевременного воздействия света.

⚠️ Важно: Работайте в помещении с минимальным освещением, чтобы избежать случайного экспонирования фоторезиста.

Экспонирование ультрафиолетом

На этом этапе вы переносите рисунок схемы на фоторезист с помощью ультрафиолетового света.

1. Поместите плату с нанесенным фоторезистом в экспонирующую установку.

2. Наложите фотошаблон с рисунком схемы на плату. Убедитесь, что шаблон плотно прилегает к поверхности.

3. Включите ультрафиолетовую лампу и экспонируйте плату в течение 2-5 минут, в зависимости от типа фоторезиста.

💡 Совет: Используйте источник света с длиной волны 365 нм для оптимального результата.

После экспонирования вы готовы перейти к следующему этапу — проявлению рисунка схемы.

Проявление рисунка схемы

После экспонирования фоторезиста наступает этап проявления рисунка схемы. На этом этапе вы удаляете неэкспонированные участки фоторезиста, чтобы обнажить медь, которая будет травиться.

1. Подготовьте проявитель, следуя инструкции на упаковке. Обычно это раствор на основе щелочи.

2. Поместите плату в емкость с проявителем. Убедитесь, что вся поверхность покрыта раствором.

3. Наблюдайте за процессом. Через несколько минут неэкспонированные участки начнут растворяться, а рисунок схемы станет видимым.

4. Когда рисунок полностью проявится, извлеките плату и тщательно промойте ее водой.

⚠️ Важно: Работайте в перчатках и избегайте попадания раствора на кожу. Проявитель может быть агрессивным.

Если вы заметили, что некоторые участки схемы не проявились должным образом, проверьте качество экспонирования. Возможно, ультрафиолетовая лампа была недостаточно мощной или время экспонирования оказалось слишком коротким.

Травление меди

На этапе травления вы удаляете лишнюю медь, оставляя только участки, защищенные фоторезистом.

1. Подготовьте травильный раствор. Наиболее распространенный вариант — раствор хлорного железа.

2. Поместите плату в емкость с травильным раствором. Убедитесь, что плата полностью погружена.

3. Периодически перемешивайте раствор, чтобы ускорить процесс травления.

4. Следите за состоянием платы. Когда лишняя медь полностью растворится, извлеките плату и промойте ее водой.

💡 Совет: Используйте пластиковую или стеклянную емкость для травления. Металлические контейнеры могут вступить в реакцию с раствором.

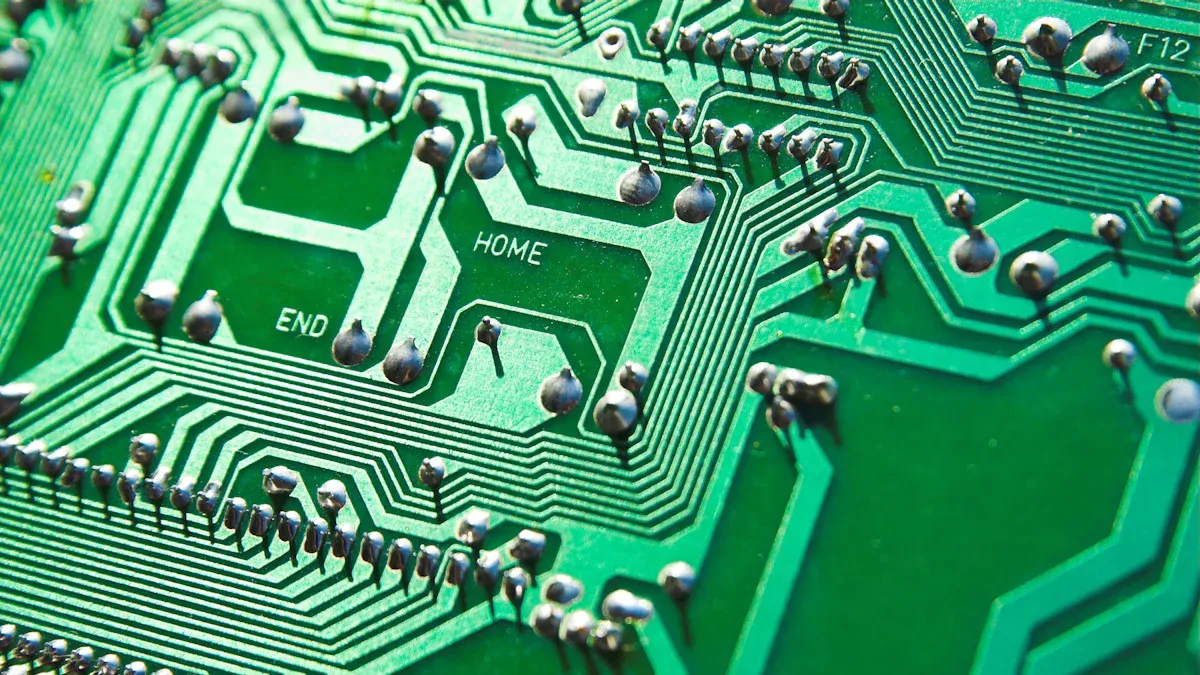

После травления убедитесь, что на плате остались только проводящие дорожки. Если вы заметили дефекты, возможно, фоторезист был нанесен неравномерно или травильный раствор оказался слишком концентрированным.

Финальная обработка и проверка

На завершающем этапе вы удаляете остатки фоторезиста и проверяете качество изготовленной платы.

1. Удалите фоторезист с поверхности платы. Для этого используйте растворитель, указанный в инструкции к фоторезисту.

2. Промойте плату водой и высушите ее.

3. Проверьте плату на наличие дефектов. Убедитесь, что все дорожки целы и соответствуют схеме.

4. При необходимости нанесите защитное покрытие на дорожки, чтобы предотвратить их окисление.

⚠️ Важно: Перед использованием платы в проекте протестируйте ее с помощью мультиметра. Это поможет выявить возможные проблемы с проводимостью.

Теперь ваша печатная плата готова к использованию. Следуя всем этапам процесса, вы сможете добиться высокого качества и точности. Изготовление печатной платы с фоторезистом — это увлекательный процесс, который позволяет создавать сложные схемы своими руками.

Советы для успешного изготовления печатной платы с фоторезистом

Как избежать ошибок при нанесении фоторезиста

Ошибки на этапе нанесения фоторезиста могут испортить весь процесс. Чтобы этого избежать, следуйте простым рекомендациям:

• Работайте в чистом помещении. Пыль и грязь на поверхности платы могут ухудшить адгезию фоторезиста.

• Используйте ровную поверхность. Убедитесь, что плата лежит горизонтально, чтобы избежать неравномерного нанесения.

• Контролируйте освещение. Работайте в условиях минимального света, чтобы фоторезист не начал преждевременно реагировать.

• Проверяйте инструмент. Если вы используете кисть или распылитель, убедитесь, что они чистые и не оставляют следов.

💡 Совет: Перед нанесением потренируйтесь на ненужной плате. Это поможет вам освоить технику и избежать ошибок.

Рекомендации по выбору источника света

Ультрафиолетовый свет играет ключевую роль в процессе экспонирования. Выбор подходящего источника света напрямую влияет на качество рисунка схемы.

• Выбирайте лампы с длиной волны 365 нм. Это оптимальный диапазон для большинства фоторезистов.

• Проверьте равномерность освещения. Используйте лампы, которые обеспечивают одинаковую интенсивность света по всей поверхности платы.

• Избегайте перегрева. Убедитесь, что лампа не нагревает плату, так как это может повредить фоторезист.

⚠️ Важно: Не используйте обычные лампы накаливания. Они не подходят для экспонирования фоторезиста.

Советы по безопасности при работе с химическими веществами

Работа с химическими веществами требует особой осторожности. Соблюдение правил безопасности защитит вас от возможных рисков.

• Носите защитные перчатки и очки. Это предотвратит контакт кожи и глаз с агрессивными растворами.

• Работайте в хорошо проветриваемом помещении. Некоторые химические вещества выделяют пары, которые могут быть вредны при вдыхании.

• Храните растворы в безопасном месте. Убедитесь, что они недоступны для детей и домашних животных.

• Следуйте инструкциям. Всегда читайте рекомендации на упаковке химических веществ перед использованием.

💡 Совет: Держите рядом емкость с чистой водой. В случае попадания раствора на кожу или в глаза сразу промойте пораженный участок.

Следуя этим советам, вы сможете избежать распространенных ошибок и безопасно завершить изготовление печатной платы с фоторезистом.

Следование всем этапам процесса изготовления печатной платы с фоторезистом гарантирует точность и качество результата. Каждый шаг играет важную роль, от подготовки поверхности до финальной проверки. Ты можешь избежать ошибок, если будешь работать аккуратно и внимательно.

💡 Совет: Не бойся экспериментировать! Создание печатных плат — это не только полезный навык, но и увлекательное хобби. Пробуй новые методы, изучай материалы и совершенствуй свои проекты.

Ты способен создавать сложные схемы своими руками. Начни с простого, и твои навыки будут расти с каждым новым проектом!

FAQ

Как долго хранится фоторезист?

Фоторезист хранится около 12 месяцев при правильных условиях. Держите его в прохладном, темном месте, чтобы избежать преждевременного старения. Проверьте срок годности на упаковке перед использованием.

Можно ли использовать обычную лампу для экспонирования?

Обычная лампа не подходит для экспонирования фоторезиста. Используйте ультрафиолетовую лампу с длиной волны 365 нм. Это обеспечит четкость и точность рисунка схемы.

Что делать, если рисунок схемы не проявился?

Если рисунок не проявился, проверьте качество экспонирования. Возможно, время экспонирования было слишком коротким или лампа недостаточно мощной. Попробуйте увеличить время или заменить лампу.

Как избежать пузырьков воздуха при нанесении пленки?

Чтобы избежать пузырьков, аккуратно наклейте пленку, начиная с одного края. Используйте пластиковую карту или валик, чтобы разгладить пленку. Работайте медленно и тщательно.

Какие меры безопасности важны при работе с химикатами?

Носите защитные перчатки и очки. Работайте в хорошо проветриваемом помещении. Храните химикаты в недоступном для детей месте. Всегда следуйте инструкциям на упаковке.
