Проектирование дорожек для 220 В требует внимания к деталям. Ты должен учитывать параметры дорожки на печатной плате для передачи 220 В, включая ширину, толщину меди и зазоры. Неправильные расчеты могут вызвать перегрев, пробой или даже короткое замыкание. Это особенно важно, если ты работаешь с высокими напряжениями. Следуй проверенным формулам и стандартам, чтобы избежать ошибок и обеспечить безопасность.
Основные Выводы
Ширина дорожки влияет на ее способность проводить ток. Рассчитывай ширину с учетом силы тока и толщины меди.
Толщина меди определяет эффективность проводимости. Для токов до 5 А используй 35 мкм, для токов выше 5 А — 70 мкм.
Минимальные зазоры между дорожками важны для предотвращения пробоя. Для 220 В соблюдай воздушный зазор не менее 1,6 мм и поверхностный не менее 3,2 мм.
Используй качественные материалы, такие как FR4, для повышения надежности и безопасности платы. Это снизит риск перегрева и пробоя.
Следуй международным стандартам, таким как IPC-2221, для точных расчетов и безопасного проектирования дорожек.

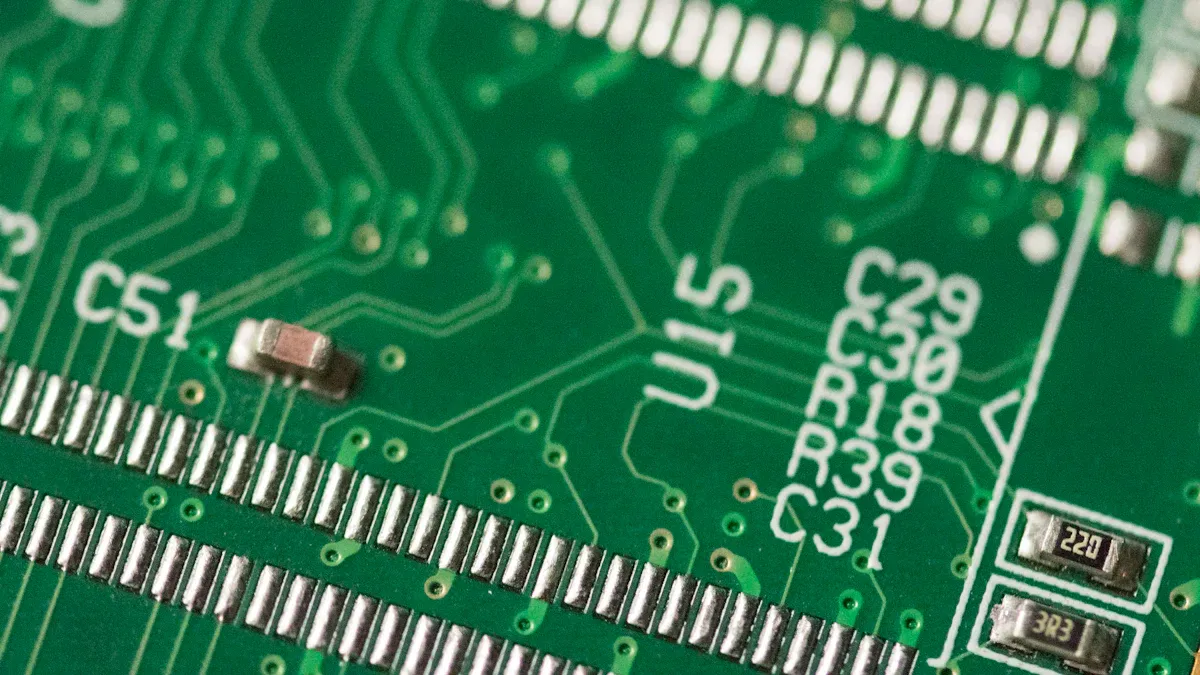

Основные параметры дорожки на печатной плате для передачи 220 В
Как рассчитать ширину дорожки
Ширина дорожки напрямую влияет на ее способность проводить ток без перегрева. Чтобы рассчитать ширину, ты должен учитывать силу тока, проходящего через дорожку, и толщину медного слоя. Для этого можно использовать онлайн-калькуляторы или формулы, основанные на стандарте IPC-2221.
Пример формулы для расчета:
W = (I / (k * (ΔT)^b))^(1/c)
Где:
W— ширина дорожки (мм),I— ток (А),k,b,c— коэффициенты, зависящие от условий охлаждения,ΔT— допустимое повышение температуры (°C).
💡 Совет: Для дорожек, работающих с напряжением 220 В, всегда добавляй запас по ширине, чтобы избежать перегрева при пиковых нагрузках.
Рекомендации по выбору толщины меди
Толщина меди на плате определяет, насколько эффективно дорожка будет проводить ток. Стандартные значения толщины меди составляют 35 мкм (1 унция на квадратный фут) или 70 мкм (2 унции).
Если ты работаешь с высокими токами или напряжением 220 В, выбирай более толстый слой меди. Это уменьшит сопротивление и снизит риск перегрева.
Рекомендации:
Для токов до 5 А подойдет толщина 35 мкм.
Для токов выше 5 А используй 70 мкм или больше.
Учитывай, что увеличение толщины меди может повлиять на стоимость производства платы.
⚠️ Важно: Проверь, поддерживает ли производитель плат выбранную толщину меди.
Минимальные зазоры между дорожками
Зазоры между дорожками определяют уровень изоляции и предотвращают пробой. Для напряжения 220 В минимальное расстояние между дорожками должно соответствовать стандартам IPC-2221.
Рекомендуемые значения:
Воздушный зазор (clearance): минимум 1,6 мм.
Поверхностный зазор (creepage): минимум 3,2 мм.
Если плата покрыта защитным лаком или маской, зазоры можно уменьшить, но только в пределах допустимых стандартов.
🛠️ Пример: Если на плате есть дорожки с напряжением 220 В, оставь между ними зазор не менее 3 мм, чтобы избежать пробоя.

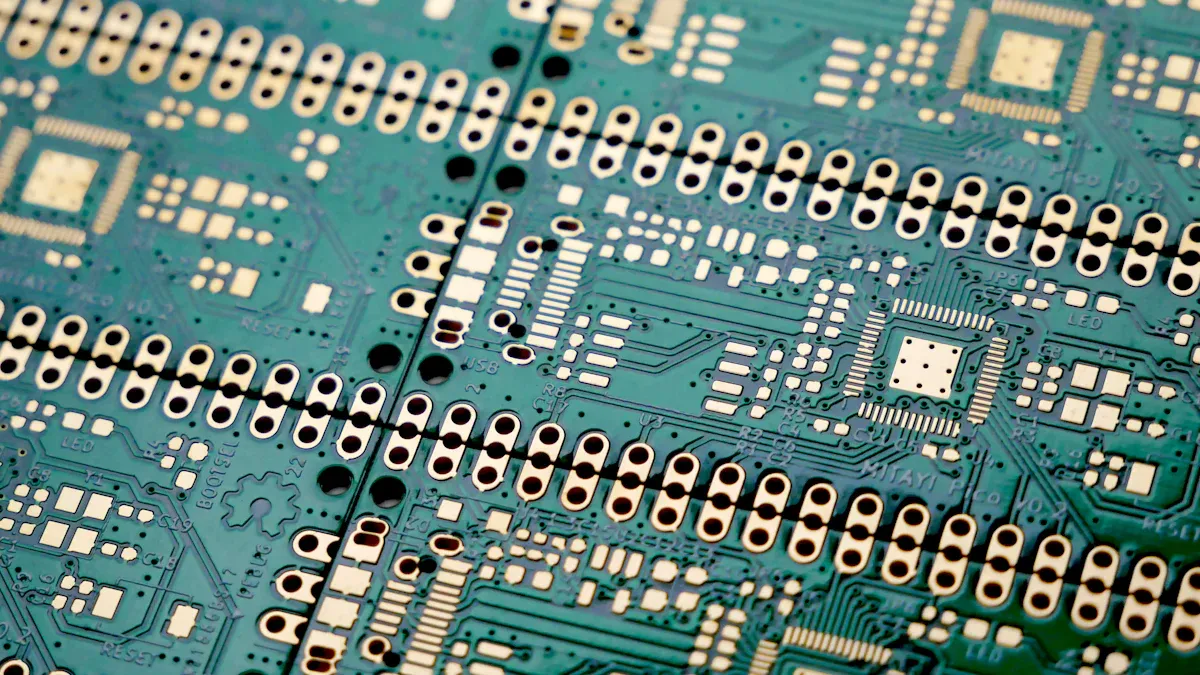

Материалы и изоляция для дорожек на печатной плате
Выбор материала платы (например, FR4)
Материал платы играет ключевую роль в надежности и безопасности устройства. Для работы с напряжением 220 В чаще всего используют материал FR4. Это стеклотекстолит с эпоксидной смолой, который обладает отличными изоляционными свойствами и устойчивостью к высоким температурам.
Почему FR4 подходит для 220 В?
Высокая диэлектрическая прочность. Это снижает риск пробоя между дорожками.
Температурная устойчивость до 130–140 °C. Это позволяет плате выдерживать нагрев без деформации.
Низкая стоимость и широкая доступность.
💡 Совет: Если ты проектируешь плату для работы в условиях повышенной влажности, выбирай FR4 с влагостойким покрытием. Это защитит дорожки от коррозии.
Роль дополнительных покрытий и лаков
Дополнительные покрытия и лаки обеспечивают дополнительную изоляцию и защиту дорожек. Они предотвращают короткие замыкания, вызванные пылью, влагой или механическими повреждениями.
Основные виды покрытий:
Паяльная маска
Создает защитный слой на поверхности платы.
Уменьшает риск короткого замыкания между дорожками.
Лаки и конформные покрытия
Обеспечивают влагозащиту и устойчивость к химическим веществам.
Увеличивают срок службы платы.
Тип покрытия | Основная функция | Пример применения |
|---|---|---|
Паяльная маска | Защита от коротких замыканий | Все типы плат |
Конформное покрытие | Влагозащита и изоляция | Платы для влажной среды |
⚠️ Важно: Перед нанесением покрытия убедись, что все дорожки и соединения проверены. Ошибки после нанесения лака исправить сложнее.
Использование качественных материалов и покрытий повышает надежность платы. Это особенно важно для устройств, работающих с высоким напряжением.
Стандарты и правила безопасности для работы с 220 В
Международные стандарты (например, IPC-2221)
Ты должен учитывать международные стандарты при проектировании дорожек для напряжения 220 В. Один из ключевых стандартов — IPC-2221. Этот документ определяет правила для минимальных зазоров, ширины дорожек и изоляции.
Основные положения IPC-2221:
Минимальные зазоры между дорожками зависят от рабочего напряжения. Для 220 В стандарт рекомендует воздушный зазор не менее 1,6 мм и поверхностный зазор не менее 3,2 мм.
Ширина дорожки рассчитывается с учетом силы тока и допустимого нагрева.
Материалы платы должны обладать высокой диэлектрической прочностью.
💡 Совет: Используй IPC-2221 как руководство для проектирования. Это поможет тебе создать безопасную и надежную плату.
Если ты работаешь с нестандартными условиями, например, повышенной влажностью или температурой, обрати внимание на дополнительные рекомендации стандарта. Они помогут адаптировать параметры дорожки на печатной плате для передачи 220 В к конкретным условиям эксплуатации.
Советы по предотвращению пробоя и перегрева
Чтобы избежать пробоя и перегрева, ты должен соблюдать несколько ключевых правил.
Увеличивай ширину дорожек
Широкие дорожки лучше проводят ток и меньше нагреваются. Если ты сомневаешься в расчетах, добавь запас ширины.Используй качественные материалы
Выбирай материалы с высокой диэлектрической прочностью, такие как FR4. Это снизит риск пробоя между дорожками.Обеспечивай достаточные зазоры
Минимальные зазоры между дорожками должны соответствовать стандартам. Если плата покрыта лаком, зазоры можно уменьшить, но только в пределах допустимых значений.Добавляй защитные покрытия
Паяльная маска и конформные покрытия защищают дорожки от влаги, пыли и механических повреждений. Это особенно важно для плат, работающих в сложных условиях.Проверяй расчеты
Используй проверенные формулы и калькуляторы для расчета ширины, толщины меди и зазоров. Это поможет избежать ошибок.
⚠️ Важно: Не игнорируй рекомендации стандартов. Они разработаны для обеспечения безопасности и надежности.
Следуя этим советам, ты сможешь минимизировать риск перегрева и пробоя. Это повысит надежность устройства и продлит срок его службы.
Пример расчета параметров дорожки на печатной плате для передачи 220 В
Пошаговый расчет ширины дорожки
Чтобы рассчитать ширину дорожки, следуй этим шагам:
Определи силу тока. Узнай максимальный ток, который будет проходить через дорожку. Например, для бытового устройства это может быть 3 А.
Выбери толщину медного слоя. Стандартная толщина составляет 35 мкм, но для высоких токов лучше использовать 70 мкм.
Установи допустимое повышение температуры. Для большинства плат это значение составляет 10–20 °C.
Применяй формулу IPC-2221. Используй формулу:
W = (I / (k * (ΔT)^b))^(1/c)Подставь значения коэффициентов
k,b, иcиз таблицы стандарта IPC-2221.
💡 Совет: Если ты не уверен в расчетах, используй онлайн-калькуляторы для дорожек. Они помогут быстро определить ширину с учетом всех параметров.
Пример выбора толщины меди и зазоров
Толщина меди и зазоры между дорожками играют важную роль в надежности платы.
Толщина меди:
Для токов до 5 А выбирай стандартную толщину 35 мкм.
Для токов выше 5 А используй 70 мкм или больше. Это уменьшит сопротивление и снизит риск перегрева.
Зазоры между дорожками:
Минимальный воздушный зазор для напряжения 220 В составляет 1,6 мм.
Поверхностный зазор должен быть не менее 3,2 мм.
Параметр | Рекомендуемое значение |
|---|---|
Толщина меди | 35–70 мкм |
Воздушный зазор | ≥ 1,6 мм |
Поверхностный зазор | ≥ 3,2 мм |
⚠️ Важно: Если плата покрыта защитным лаком, зазоры можно уменьшить. Однако всегда проверяй соответствие стандартам IPC-2221.
Следуя этим рекомендациям, ты сможешь правильно рассчитать параметры дорожки на печатной плате для передачи 220 В. Это обеспечит надежность и безопасность устройства.
Проектирование дорожек на плате для 220 В требует внимательного подхода. Ты должен учитывать ширину дорожек, толщину меди и минимальные зазоры. Эти параметры напрямую влияют на надежность и безопасность устройства.
Используй проверенные формулы и онлайн-калькуляторы для точных расчетов.
Соблюдай международные стандарты, такие как IPC-2221. Это поможет избежать ошибок и повысить долговечность платы.
💡 Совет: Всегда добавляй запас по ширине и зазорам. Это снизит риск перегрева и пробоя.
Следуя этим рекомендациям, ты сможешь создать безопасную и эффективную печатную плату.
FAQ
❓ Какой минимальный зазор между дорожками для 220 В?
Минимальный воздушный зазор составляет 1,6 мм, а поверхностный зазор — 3,2 мм. Эти значения соответствуют стандарту IPC-2221. Если плата покрыта защитным лаком, зазоры можно уменьшить, но только в пределах допустимых стандартов.
❓ Как выбрать толщину меди для дорожек?
Для токов до 5 А подойдет толщина меди 35 мкм. Если ток превышает 5 А, выбирай 70 мкм или больше. Более толстый слой меди снижает сопротивление и уменьшает риск перегрева.
❓ Какие материалы лучше использовать для платы?
Материал FR4 — оптимальный выбор. Он обладает высокой диэлектрической прочностью, устойчивостью к температурам до 140 °C и доступной стоимостью. Для влажной среды выбирай FR4 с влагостойким покрытием.
❓ Какие покрытия лучше использовать для защиты дорожек?
Паяльная маска защищает дорожки от коротких замыканий. Конформные покрытия обеспечивают влагозащиту и устойчивость к химическим веществам. Используй их для плат, работающих в сложных условиях.
❓ Какие инструменты помогут рассчитать параметры дорожек?
Онлайн-калькуляторы для дорожек, основанные на стандарте IPC-2221, помогут быстро рассчитать ширину, толщину меди и зазоры. Они учитывают силу тока, допустимое повышение температуры и другие параметры.
💡 Совет: Всегда проверяй результаты расчетов вручную, чтобы избежать ошибок.
