Группа жесткости печатной платы определяет способность платы выдерживать механические нагрузки. Вы сталкиваетесь с этим понятием, когда выбираете компоненты для устройств, работающих в сложных условиях. Механическая прочность платы играет решающую роль в предотвращении деформации, разрушения и трещин, которые могут возникнуть из-за вибраций или температурных колебаний.
Большинство отказов в электронных схемах связано с механическими проблемами. Например, вибрации и перепады температуры часто вызывают повреждения в местах электрических соединений. Устранение этих проблем помогает значительно повысить надежность устройства.
Группа жесткости также влияет на влагозащиту. Загрязнения поверхности платы могут привести к токопроводящим мостикам и утечкам, что снижает долговечность электроники. Использование качественных материалов и технологий минимизирует эти риски.
Основные Выводы
Группа жесткости печатной платы определяет ее способность выдерживать механические нагрузки. Это важно для предотвращения повреждений и увеличения срока службы устройства.
Выбор подходящей группы жесткости помогает минимизировать риски, связанные с вибрациями и деформациями. Это особенно актуально для устройств, работающих в сложных условиях.
Использование качественных материалов, таких как FR4, алюминий и полиимид, влияет на эксплуатационные характеристики платы. Каждый материал подходит для определенных условий эксплуатации.
При проектировании учитывайте вес и размеры компонентов. Это поможет избежать повреждений и повысить надежность устройства.
Балансируйте между функциональностью и стоимостью при выборе группы жесткости. Это обеспечит надежность и эффективность вашего устройства.
Основные функции группы жесткости печатной платы
Повышение механической прочности
Группа жесткости печатной платы играет важную роль в обеспечении механической прочности. Вы можете заметить, что платы с высокой жесткостью лучше выдерживают нагрузки, возникающие при эксплуатации. Это особенно важно для устройств, которые подвергаются частым механическим воздействиям, таким как удары или давление.
Исследования подтверждают, что жесткость напрямую влияет на надежность компонентов. Например:
Жесткость печатной платы уменьшает вероятность трещин и разрушений в местах соединений.
Модели показывают, что коэффициент жесткости влияет на точность отклика платы.
Более жесткие платы снижают время отклика, но могут увеличивать изгибающие моменты, что требует учета при проектировании.
💡 Совет: При выборе группы жесткости учитывайте условия эксплуатации устройства. Это поможет избежать механических повреждений и продлить срок службы электроники.
Устойчивость к вибрациям и деформациям
Вибрации и деформации — частые причины отказов электроники. Группа жесткости печатной платы помогает минимизировать эти риски. Выбирая подходящую жесткость, вы можете защитить плату от повреждений, вызванных вибрациями, особенно в устройствах, работающих в сложных условиях, таких как автомобили или промышленное оборудование.
Тесты показывают, что платы с высокой жесткостью выдерживают значительные вибрационные нагрузки. Например:
Параметр | Значение |
|---|---|
Пиковое ускорение 1 | 14.5 g |
Пиковое ускорение 2 | 22.9 g |
Пиковое ускорение 3 | 25.5 g |
Эти данные демонстрируют, что жесткость платы напрямую связана с ее устойчивостью к вибрациям.
Поддержка компонентов и защита от повреждений
Группа жесткости печатной платы также обеспечивает надежную поддержку компонентов. Вы можете заметить, что платы с высокой жесткостью лучше удерживают тяжелые или крупные элементы, такие как конденсаторы или разъемы. Это снижает риск их смещения или повреждения при эксплуатации.
Кроме того, жесткость защищает плату от внешних воздействий, таких как удары или падения. В работе Ли, например, была создана модель, которая прогнозирует надежность компонентов BGA и QFP. Результаты показали, что жесткость платы уменьшает усталостные разрушения в проводниках и корпусах пакетов.
📌 Примечание: Учитывайте вес и размеры компонентов при выборе группы жесткости. Это поможет избежать повреждений и повысить надежность устройства.
Материалы и конструкции группы жесткости
Основные материалы: FR4, алюминий, полиимид
Выбор материала для группы жесткости печатной платы напрямую влияет на ее эксплуатационные характеристики. Наиболее популярными материалами являются FR4, алюминий и полиимид. Каждый из них обладает уникальными свойствами, которые подходят для различных условий эксплуатации.
FR4 — это стеклотекстолит, который широко используется благодаря своей прочности, устойчивости к влаге и доступной цене.
Алюминий обеспечивает отличное рассеивание тепла, что делает его идеальным для устройств с высокой тепловой нагрузкой.
Полиимид отличается гибкостью и устойчивостью к высоким температурам, что важно для сложных и динамических применений.

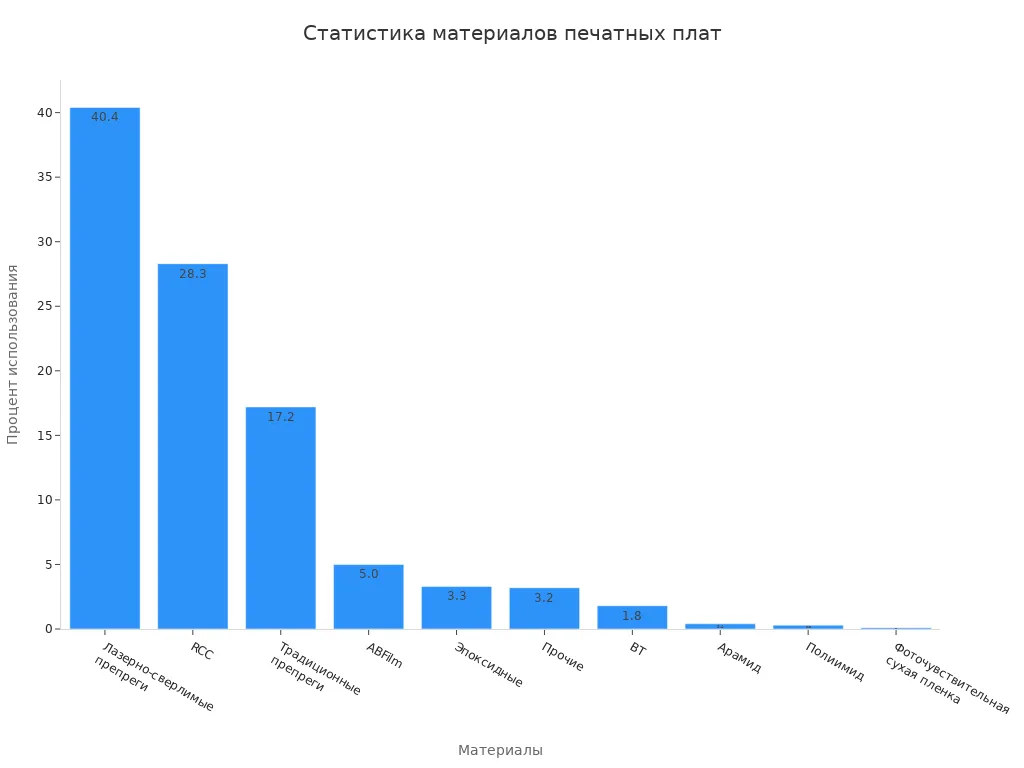

Статистика показывает, что лазерно-сверлимые препреги занимают 40,4% рынка, а полиимид используется лишь в 0,3% случаев. Это связано с его высокой стоимостью, несмотря на превосходные характеристики.
Материал | Процент использования |
|---|---|
Лазерно-сверлимые препреги | 40,4% |
RCC | 28,3% |
Традиционные препреги | 17,2% |
Полиимид | 0,3% |
Типы конструкций: жесткие, гибкие, комбинированные
Конструкция платы определяет ее жесткость и гибкость. Вы можете выбрать один из трех типов:
Жесткие платы обеспечивают максимальную прочность и устойчивость. Они подходят для стационарных устройств.
Гибкие платы позволяют экономить место и вес. Они идеально подходят для мобильных устройств и динамических применений.
Комбинированные конструкции сочетают преимущества жестких и гибких плат. Они обеспечивают баланс между прочностью и гибкостью.
Гибкие платы особенно эффективны в условиях, где требуется экономия пространства и веса. Использование материалов с одинаковой толщиной и модулем жесткости с обеих сторон проводника помогает достичь сбалансированной конструкции.
Влияние выбора материалов на эксплуатационные характеристики
Материалы группы жесткости печатной платы влияют на такие параметры, как качество сигналов, время прохождения сигнала и сопротивление цепей. Например:
Шероховатость медных проводников и диэлектрическая проницаемость определяют качество сигналов.
Время прохождения сигнала в высокоскоростных интерфейсах зависит от равномерности волокон и материалов.
Диэлектрическая проницаемость влияет на сопротивление цепей, что особенно важно для высокочастотных схем.
Выбор материала должен учитывать условия эксплуатации устройства. Например, для высокотемпературных сред полиимид будет лучшим выбором. Для устройств с высокой тепловой нагрузкой алюминий обеспечит надежное рассеивание тепла.
💡 Совет: Учитывайте не только стоимость, но и эксплуатационные характеристики материалов. Это поможет вам выбрать оптимальный вариант для вашего устройства.
Классификация и стандарты группы жесткости
Определение группы жесткости в технических требованиях
Выбор группы жесткости печатной платы начинается с анализа технических требований. Этот процесс учитывает условия эксплуатации и требования к надежности. Например, ГОСТ 23752-79 определяет группы жесткости для различных типов плат, включая односторонние, двусторонние и многослойные конструкции.
Нормативный документ | Описание |
|---|---|
ГОСТ 23752 | Стандарт, который определяет группу жесткости печатных плат в зависимости от условий эксплуатации. |
ГОСТ 23752-79 | Стандарт, который охватывает односторонние, двусторонние и многослойные печатные платы, а также гибкие печатные кабели. |
Группа жесткости записывается в технические требования чертежа. Это помогает инженерам и производителям учитывать климатические, механические и другие факторы, влияющие на долговечность устройства.
Влияние условий эксплуатации на выбор группы жесткости
Условия эксплуатации играют ключевую роль в выборе группы жесткости. Например, устройства, работающие в условиях высокой температуры или вибрации, требуют плат с повышенной жесткостью. Это снижает вероятность отказов и увеличивает срок службы.

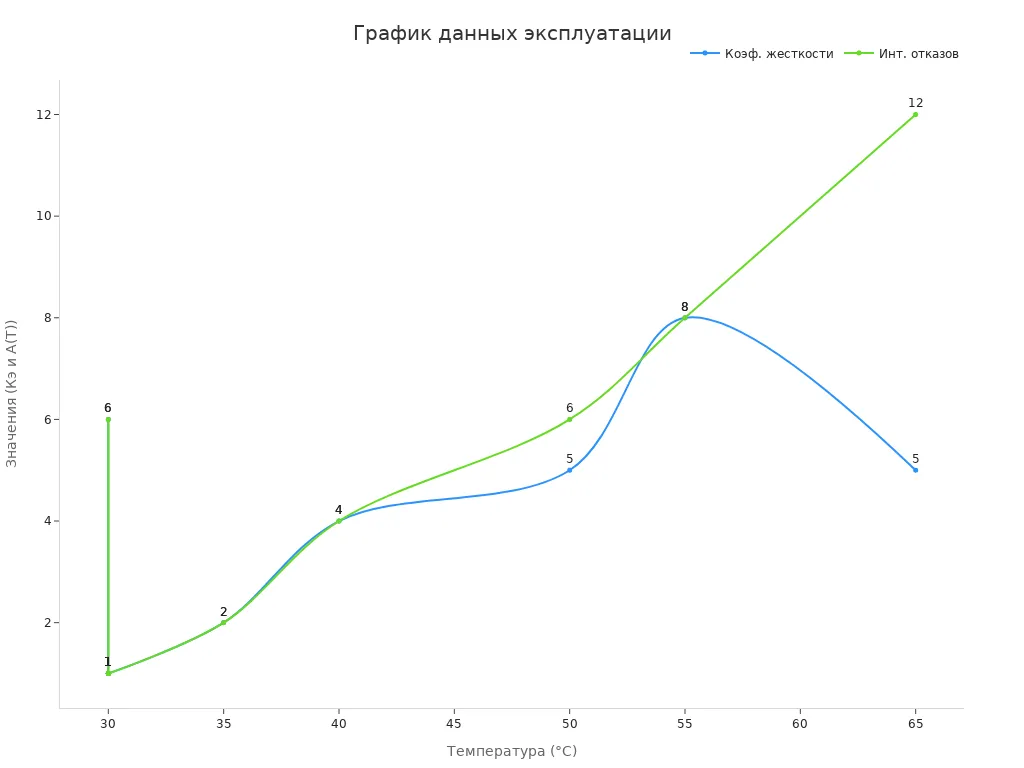

Данные показывают, как температура и коэффициент жесткости (Кэ) влияют на интенсивность отказов:
Группа аппаратуры | Коэффициент жесткости (Кэ) | Температура окружающей среды (°C) | Интенсивность отказов (А(Т)) |
|---|---|---|---|
1.1 | 1 | 30 | 1 |
1.2 | 2 | 35 | 2 |
1.3 | 4 | 40 | 4 |
2.1.1, 2.1.2, 2.3.1, 2.3.2 | 5 | 50 | 6 |
2.1.3, 2.3.3 | 6 | 30 | 6 |
2.1.5, 2.3.5 | 8 | 55 | 8 |
Эти данные подтверждают, что выбор группы жесткости должен учитывать не только механические нагрузки, но и температурные условия.
Нормы испытаний для проверки жесткости
Для проверки жесткости печатных плат используются стандартизированные методы испытаний. Они включают тесты на изгиб, вибрацию и температурные колебания. Эти испытания помогают определить, соответствует ли плата заявленным характеристикам.
ГОСТ 23752-79 рекомендует проводить испытания в условиях, максимально приближенных к реальным. Например, платы подвергаются циклическим нагрузкам, чтобы оценить их устойчивость к усталостным разрушениям. Это гарантирует, что плата сможет выдерживать эксплуатационные нагрузки без потери функциональности.
💡 Совет: Убедитесь, что выбранная плата прошла все необходимые испытания. Это поможет избежать проблем в процессе эксплуатации.
Применение группы жесткости печатной платы
Использование в мобильных устройствах
Мобильные устройства требуют компактных и надежных решений. Группа жесткости печатной платы помогает обеспечить устойчивость к механическим воздействиям, которые возникают при ежедневном использовании. Например, смартфоны часто подвергаются падениям, вибрациям и перепадам температуры. Жесткость платы защищает внутренние компоненты от повреждений, сохраняя их функциональность.
Гибкие конструкции особенно популярны в мобильных устройствах. Они позволяют экономить место и обеспечивают легкость конструкции. Вы можете заметить, что современные смартфоны становятся тоньше и легче, но при этом сохраняют высокую прочность. Это достигается благодаря использованию гибких материалов, таких как полиимид, которые обеспечивают баланс между гибкостью и жесткостью.
💡 Совет: Если вы разрабатываете мобильное устройство, выбирайте материалы, которые обеспечивают как прочность, так и легкость. Это улучшит долговечность и удобство использования.
Применение в медицинском оборудовании
Медицинское оборудование требует высокой надежности и безопасности. Группа жесткости печатной платы играет ключевую роль в обеспечении этих характеристик. Например, в устройствах, таких как кардиостимуляторы или диагностические аппараты, жесткость платы защищает чувствительные компоненты от вибраций и механических повреждений.
Испытания подтверждают, что медицинские изделия проходят строгую проверку на соответствие требованиям безопасности. Эти тесты включают проверку механической прочности и устойчивости к внешним воздействиям. Такие процедуры обязательны для регистрации медицинских изделий в России и странах ЕАЭС. Это гарантирует, что оборудование будет безопасным и эффективным для использования.
📌 Примечание: При разработке медицинского оборудования учитывайте требования к жесткости платы. Это поможет вам создать надежное устройство, которое соответствует стандартам безопасности.
Роль в автомобильной и аэрокосмической промышленности
Автомобили и аэрокосмическая техника работают в экстремальных условиях. Высокие температуры, вибрации и механические нагрузки — это лишь часть факторов, которые влияют на их надежность. Группа жесткости печатной платы помогает справляться с этими вызовами.
В автомобилях жесткие платы используются для управления системами двигателя, тормозов и безопасности. Они выдерживают вибрации, возникающие при движении, и сохраняют работоспособность даже в условиях сильной жары или холода. В аэрокосмической технике требования еще выше. Платы должны выдерживать перегрузки, возникающие при взлете и посадке, а также работать в условиях вакуума и радиации.
Комбинированные конструкции часто применяются в этих отраслях. Они сочетают прочность жестких плат с гибкостью, что позволяет использовать их в сложных системах. Например, в спутниках гибкие платы облегчают монтаж и уменьшают вес конструкции.
💡 Совет: Для автомобильной и аэрокосмической техники выбирайте материалы с высокой термостойкостью и устойчивостью к вибрациям. Это повысит надежность и долговечность устройств.
Преимущества и недостатки группы жесткости
Преимущества: долговечность, устойчивость, поддержка компонентов
Группа жесткости печатной платы предлагает множество преимуществ, которые повышают надежность и функциональность устройств. Вы можете заметить, что платы с высокой жесткостью обеспечивают долговечность благодаря устойчивости к механическим нагрузкам и внешним воздействиям. Например, они сохраняют стабильность размеров, что гарантирует точность работы устройства.
Термостойкость позволяет проводить пайку без риска разрушения платы. Устойчивость к разрыву и химическая стойкость защищают плату от повреждений в сложных условиях эксплуатации. Низкое водопоглощение предотвращает расслоение материала при нагревании, а негорючесть обеспечивает безопасность при высоких температурах.
Характеристика | Описание |
|---|---|
Стабильность размеров | Обеспечивает точность и надежность в работе устройства. |
Термостойкость | Позволяет проводить пайку без разрушения и снижения гибкости. |
Устойчивость к разрыву | Гарантирует долговечность и надежность в эксплуатации. |
Химическая стойкость | Защищает от воздействия агрессивных веществ в процессе использования. |
Низкое водопоглощение | Предотвращает расслоение и отслаивание при нагревании. |
Негорючесть | Обеспечивает безопасность в случае воздействия высоких температур. |
Эти характеристики делают группу жесткости важным элементом для устройств, работающих в сложных условиях.
Недостатки: увеличение веса, сложности в производстве
Несмотря на преимущества, группа жесткости имеет свои недостатки. Вы можете столкнуться с увеличением веса платы, особенно если используются материалы, такие как алюминий. Это может быть критичным для мобильных устройств, где важна легкость конструкции.
Производство плат с высокой жесткостью требует сложных технологий. Например, использование полиимида увеличивает стоимость из-за его уникальных свойств. Это может усложнить процесс проектирования и производства, особенно для небольших компаний.
Кроме того, жесткие конструкции ограничивают гибкость, что может быть недостатком для устройств с динамическими требованиями. Учитывайте эти факторы при выборе группы жесткости для вашего проекта.
Баланс между функциональностью и стоимостью
Выбор группы жесткости требует баланса между функциональностью и стоимостью. Если ваше устройство работает в экстремальных условиях, инвестируйте в материалы с высокой жесткостью, такие как полиимид или алюминий. Они обеспечат надежность и долговечность.
Для менее требовательных условий выбирайте FR4. Этот материал предлагает хорошую прочность по доступной цене. Гибкие конструкции помогут снизить вес и улучшить компактность устройства.
💡 Совет: Оцените требования вашего проекта и выберите материалы, которые обеспечивают оптимальное соотношение стоимости и функциональности. Это поможет вам создать надежное и эффективное устройство.
Группа жесткости печатной платы помогает вам улучшить надежность и долговечность устройств. Она обеспечивает механическую прочность, устойчивость к вибрациям и защиту компонентов. Выбор подходящей группы жесткости зависит от условий эксплуатации. Например, переход на поверхностный монтаж увеличивает надежность межсоединений в печатных платах на три порядка. Это подтверждает важность правильного проектирования. Несмотря на сложности производства, использование группы жесткости значительно улучшает функциональность устройств и снижает риск отказов.
Тип анализа | Результат |
|---|---|
Статистический анализ | Переход на поверхностный монтаж увеличивает надежность межсоединений в МПП на три порядка. |
FAQ
Что такое группа жесткости печатной платы?
Группа жесткости определяет, насколько плата устойчива к механическим нагрузкам. Она влияет на прочность, долговечность и защиту компонентов. Выбор группы зависит от условий эксплуатации устройства.
Какие материалы чаще всего используются для группы жесткости?
Наиболее популярные материалы — FR4, алюминий и полиимид. FR4 подходит для стандартных условий, алюминий — для тепловых нагрузок, а полиимид — для гибких конструкций и высоких температур.
Как выбрать подходящую группу жесткости?
Оцените условия эксплуатации устройства. Если требуется высокая прочность, выберите жесткие материалы. Для мобильных или гибких устройств подойдут полиимид или комбинированные конструкции.
Какие преимущества дает высокая жесткость платы?
Высокая жесткость увеличивает долговечность, устойчивость к вибрациям и защищает компоненты от повреждений. Она также улучшает стабильность размеров и снижает риск отказов.
Есть ли недостатки у жестких плат?
Да, они могут быть тяжелее и сложнее в производстве. Жесткие платы также менее гибкие, что ограничивает их использование в динамических приложениях.
💡 Совет: Учитывайте баланс между функциональностью и стоимостью при выборе группы жесткости. Это поможет создать надежное устройство.
