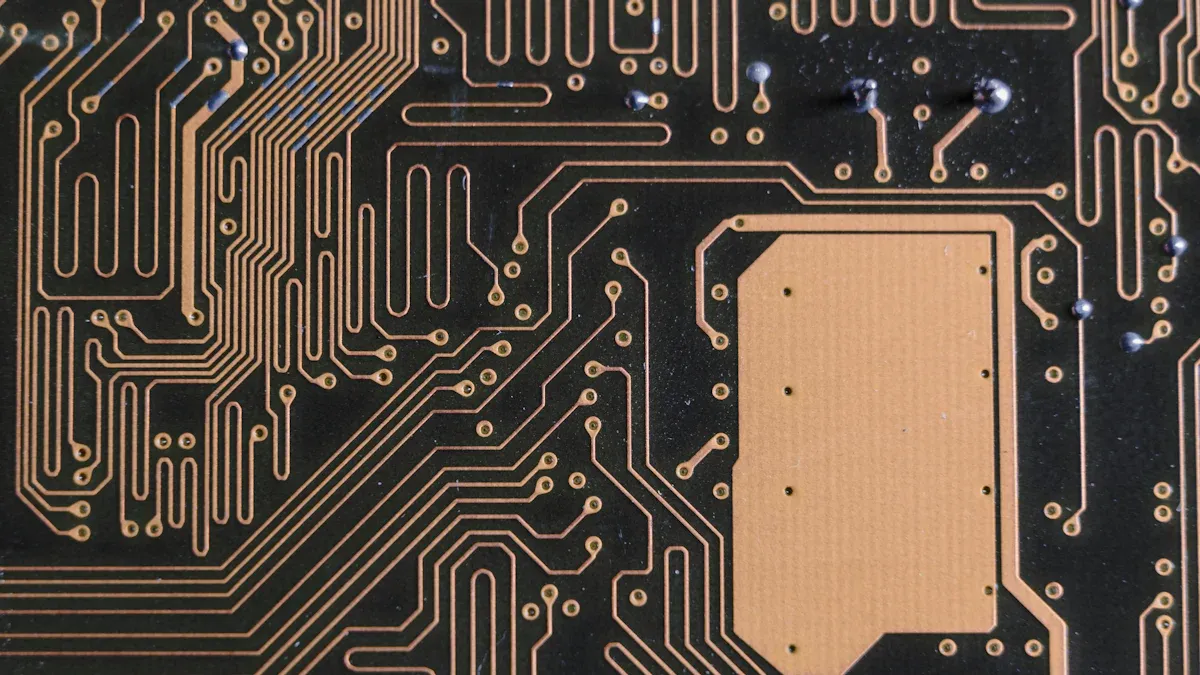

Gerber файлы — это стандартный формат данных, используемый для описания слоев печатной платы. Они содержат информацию о контурах меди, масках пайки и других элементах, необходимых для производства. Точность этих файлов играет ключевую роль в проектировании печатных плат gerber.
Неправильные или неполные файлы могут вызвать серьёзные ошибки, такие как отсутствие границы платы или несоответствие параметров.
Для успешного производства требуется полный набор файлов, включая слои меди, маски и NC Drill.
Если вы хотите избежать ошибок, уделяйте внимание четкой маркировке слоев и правильной генерации данных. Это поможет минимизировать риски и ускорить процесс проектирования печатных плат gerber.
Основные Выводы
Выберите программу для проектирования, которая поддерживает формат Gerber. Она должна быть удобной и простой в использовании.
Проверьте проект на ошибки перед экспортом файлов. Убедитесь, что схема и компоненты подходят друг другу.
Настройте точность и единицы измерения правильно. Ошибки в настройках могут испортить готовую плату.
Используйте Gerber Viewer, чтобы проверить файлы перед отправкой. Это поможет найти ошибки и проверить правильность элементов.
Сохраните все нужные файлы в ZIP-архив перед отправкой. Дайте файлам понятные названия, чтобы избежать путаницы.
Подготовка проекта для проектирования печатных плат Gerber
Выбор программного обеспечения для проектирования
Для создания Gerber файлов важно выбрать подходящее программное обеспечение. Оно должно поддерживать экспорт в формате Gerber и предоставлять инструменты для точного проектирования. Вот таблица с популярными программными продуктами, которые помогут вам в работе:
Программный продукт | Описание | Положительные отзывы |
|---|---|---|
CAM350 | Популярный редактор Gerber-файлов с богатыми возможностями редактирования и анализа | Высокая оценка среди пользователей |
Выбор программы зависит от ваших потребностей. Например, если вы только начинаете проектирование печатных плат gerber, выбирайте программы с простым интерфейсом. Опытным пользователям подойдут более сложные инструменты с расширенными функциями.
Открытие проекта и проверка схемы
После выбора программы откройте ваш проект. Проверьте схему на наличие ошибок. Это важный этап, так как ошибки на этом уровне могут привести к проблемам на этапе производства. Используйте системный подход для проверки:
Убедитесь, что все компоненты соответствуют Datasheet.
Проверьте электрические соединения по чек-листу.
Особое внимание уделите сложным участкам схемы.
Такая проверка помогает избежать ошибок и гарантирует, что проект соответствует стандартам.
Настройка единиц измерения и параметров проекта
Перед началом проектирования настройте единицы измерения. Это критически важно для точности. Например, Altium Designer поддерживает миллиметры и милы, что соответствует стандартам технических чертежей. Убедитесь, что макет платы точно отражает ваше финальное решение. Неправильная настройка может привести к несоответствиям между проектом и готовой платой.
Настройка параметров проекта включает выбор толщины линий, размеров отверстий и других характеристик. Эти параметры должны соответствовать требованиям производителя.
Настройка слоев и параметров Gerber
Выбор слоев для экспорта
Для успешного проектирования печатных плат gerber важно правильно выбрать слои для экспорта. Каждый слой содержит уникальную информацию, необходимую для производства. Обычно требуется экспорт следующих слоев:

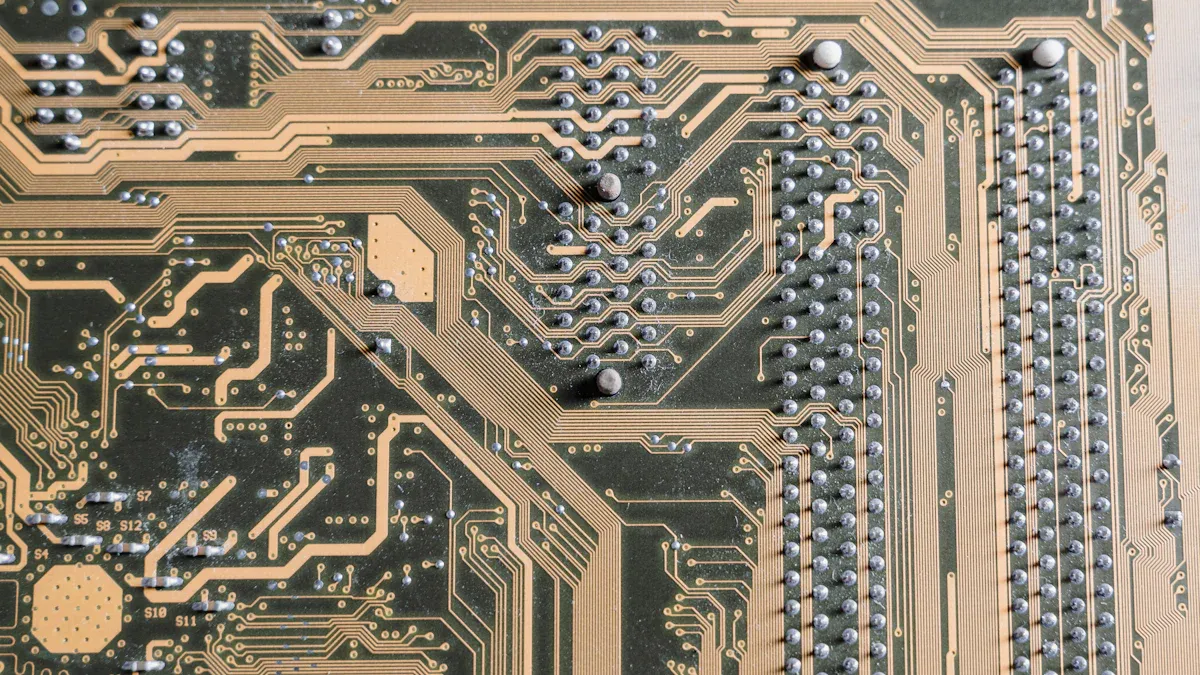

Слои меди: Верхний и нижний слои, где размещены дорожки и контактные площадки.
Маска пайки: Покрытие, защищающее медь от окисления и предотвращающее короткие замыкания.
Шелкография: Текст и маркировка, которые помогают в сборке и тестировании платы.
Контур платы: Границы, определяющие форму и размеры платы.
Убедитесь, что вы выбрали все необходимые слои. Пропуск хотя бы одного слоя может привести к ошибкам на этапе производства.
Настройка формата Gerber (RS274X)
Формат Gerber RS274X является стандартом для большинства современных производственных процессов. Он включает таблицу апертур и дополнительные команды, что делает его более эффективным по сравнению с RS-274D. Вот основные различия между этими стандартами:
Стандарт | Описание | Поддержка современным оборудованием |
|---|---|---|
RS-274D | Одна из основных версий формата Gerber. | Да |
RS-274X | Включает таблицу апертур и дополнительные команды для повышения эффективности кода. | Почти все современное оборудование |
Выбирайте RS274X, чтобы обеспечить совместимость с современными производственными линиями. Этот формат позволяет избежать ошибок, связанных с устаревшими стандартами.
Установка параметров точности
Точность играет ключевую роль в проектировании печатных плат gerber. Неправильные параметры могут привести к несовпадению размеров или неправильному расположению компонентов. Чтобы избежать таких проблем, настройте параметры точности следующим образом:
Установите минимальный шаг для дорожек и зазоров.
Проверьте размеры отверстий и их расположение.
Используйте DFM-анализ для выявления потенциальных ошибок.
DFM-анализ помогает инженерам минимизировать ошибки и улучшить качество готовых файлов. Он включает специальные проверки, которые гарантируют соответствие производственным стандартам. Уделите внимание этим параметрам, чтобы избежать проблем на этапе производства.
Генерация Gerber файлов
Экспорт файлов в выбранном программном обеспечении
Экспорт Gerber файлов — это важный этап, который требует точной настройки параметров. Вы должны выбрать слои, которые будут экспортированы, и указать формат файла. Большинство современных программ для проектирования печатных плат, таких как Altium Designer или KiCad, поддерживают формат RS274X. Этот формат обеспечивает совместимость с производственным оборудованием и минимизирует вероятность ошибок.
При экспорте файлов обратите внимание на следующие параметры:
Укажите единицы измерения, которые вы использовали в проекте (миллиметры или дюймы).
Настройте точность до 2-4 знаков после запятой, чтобы избежать отклонений в размерах.
Проверьте, что все слои, необходимые для производства, включены в экспорт.
Некоторые программы, такие как Altium Designer, позволяют настроить автоматическую проверку перед экспортом. Это помогает выявить ошибки, которые могут повлиять на качество готовой платы.
💡 Совет: Всегда сохраняйте экспортированные файлы в отдельной папке. Это упростит их проверку и отправку производителю.
Создание NC Drill файлов
NC Drill файлы содержат информацию о сверловке отверстий на печатной плате. Эти файлы необходимы для производства, так как они определяют размеры и расположение отверстий. Чтобы создать NC Drill файлы, выполните следующие шаги:
Выберите инструмент для генерации файлов сверловки в вашем программном обеспечении.
Укажите размеры отверстий и их типы (сквозные или глухие).
Настройте параметры точности, чтобы избежать несовпадений между проектом и готовой платой.
Некоторые программы автоматически добавляют таблицу инструментов в NC Drill файлы. Эта таблица содержит информацию о диаметрах сверл, что упрощает процесс производства.
⚠️ Важно: Разные зазоры в дифференциальных парах могут привести к отклонениям в импедансе. Проверьте, что зазоры соответствуют требованиям перед созданием NC Drill файлов. Это поможет избежать проблем на этапе производства.
Проверка файлов на ошибки
После генерации Gerber и NC Drill файлов обязательно проверьте их на наличие ошибок. Используйте Gerber Viewer, чтобы визуализировать каждый слой и убедиться, что все элементы отображаются корректно. Вот основные аспекты, которые нужно проверить:
Совпадают ли размеры платы с проектом?
Правильно ли отображаются дорожки, отверстия и маркировка?
Нет ли пересечений или наложений элементов?
Некоторые программы, такие как CAM350, предлагают встроенные инструменты для анализа файлов. Они помогают выявить потенциальные проблемы, такие как несоответствие размеров или ошибки в слоях.
📊 Факты:
Отклонения по зазору дифф-пар могут возникнуть при формировании Gerber-файлов, что приводит к значительным отклонениям в импедансе.
Разные зазоры в дифф-парах затрудняют достижение высокой точности импеданса, что требует коррекции зазоров перед изготовлением.
После проверки упакуйте все файлы в ZIP-архив. Это упростит их передачу производителю и снизит риск потери данных.
Проверка и упаковка Gerber файлов
Использование Gerber Viewer для проверки
После создания Gerber файлов важно проверить их с помощью Gerber Viewer. Этот инструмент позволяет визуализировать каждый слой платы и убедиться, что все элементы отображаются корректно. Используя Viewer, вы можете:
Проверить размеры платы и расположение дорожек.
Убедиться, что отверстия и маркировка соответствуют проекту.
Найти пересечения или наложения элементов, которые могут вызвать ошибки.
Файлы Gerber играют ключевую роль в процессе изготовления печатных плат. Они обеспечивают точность и соответствие спецификациям. Современные форматы, такие как Gerber X3, включают больше информации о плате, что помогает избежать ошибок в производстве.
Параметр | Описание |
|---|---|
Формат | Gerber X3 |
Важность | Включает больше информации о печатной плате, что помогает избежать ошибок в производстве. |
💡 Совет: Используйте Viewer, чтобы проверить зазоры между дорожками и отверстиями. Это поможет избежать проблем с импедансом и короткими замыканиями.
Цифровизация для Умного завода позволяет производить сложные многослойные платы за короткие сроки. Это подчеркивает важность современных форматов данных и тщательной проверки перед отправкой файлов на производство.
Упаковка файлов в ZIP-архив
После проверки Gerber файлов упакуйте их в ZIP-архив. Это упростит передачу данных производителю и снизит риск потери информации. В архив должны входить:
Все слои Gerber (медь, маска пайки, шелкография, контур платы).
NC Drill файлы для сверловки отверстий.
Дополнительные файлы, такие как инструкции по изготовлению.
⚠️ Важно: Убедитесь, что имена файлов четко обозначают их содержание. Например, используйте названия вроде “Top_Copper.gbr” или “Drill_File.drl”. Это поможет производителю быстро идентифицировать каждый файл.
Правильная упаковка файлов гарантирует, что производитель получит все необходимые данные. Это минимизирует вероятность ошибок и ускоряет процесс производства.
Подготовка файлов для отправки на производство
Перед отправкой файлов на производство убедитесь, что они соответствуют требованиям изготовителя. Производитель изучает файлы для проверки зазоров, размеров элементов и других аспектов механической конструкции. Вот что нужно сделать:
Проверьте, что указания по изготовлению включают важную информацию, такую как конформные покрытия и требования к импедансу.
Убедитесь, что файлы и документация соответствуют производственным возможностям.
Добавьте контактные данные, чтобы производитель мог связаться с вами в случае вопросов.
📋 Примечание: Отсутствие документации может привести к использованию стандартных возможностей, которые могут не соответствовать требованиям вашего проекта.
Тщательная подготовка файлов для отправки на производство — это важный этап проектирования печатных плат gerber. Это гарантирует, что готовая плата будет соответствовать вашим ожиданиям и стандартам качества.
Советы по проектированию печатных плат Gerber
Как избежать ошибок при создании файлов
Чтобы избежать ошибок при создании Gerber файлов, следуйте этим рекомендациям:
Завершите компоновку печатной платы перед экспортом файлов. Это гарантирует, что все элементы находятся на своих местах.
Используйте команды DRC (Design Rule Check) и ERC (Electrical Rule Check) для проверки дизайна. Они помогут выявить ошибки в соединениях и зазорах.
Проверьте выходные данные Gerber перед отправкой на производство. Это позволит обнаружить несоответствия в слоях или размерах.
Эти шаги минимизируют вероятность ошибок и обеспечивают соответствие вашего проекта производственным стандартам.
Важность проверки перед отправкой
Проверка Gerber файлов перед отправкой на производство — это обязательный этап. Даже небольшая ошибка может привести к дефектам платы. Используйте Gerber Viewer, чтобы визуализировать каждый слой. Убедитесь, что размеры платы, дорожки и отверстия соответствуют проекту.
💡 Совет: Проверяйте зазоры между дорожками и отверстиями. Это поможет избежать коротких замыканий и проблем с импедансом.
Современные форматы, такие как ODB++, предлагают больше возможностей для проверки. Однако Gerber остается наиболее популярным форматом в отрасли.
Формат | Преимущества | Недостатки |
|---|---|---|
Gerber | Высокая популярность в отрасли | Неудобство и неполноценность |
ODB++ | Полнота описания данных, простота | Более склонен к ошибкам, меньшая распространенность |
Выбирайте формат, который соответствует вашим потребностям, но всегда уделяйте внимание проверке.
Рекомендации по выбору производителя
Выбор надежного производителя — это ключ к успешному производству печатных плат. Обратите внимание на следующие аспекты:
Репутация компании и отзывы клиентов.
Возможности производства, включая поддержку современных форматов данных.
Сроки выполнения заказов и качество готовой продукции.
📋 Примечание: Убедитесь, что производитель предоставляет услуги проверки файлов перед началом производства. Это поможет избежать дополнительных затрат и задержек.
Сотрудничество с профессиональным производителем гарантирует, что ваша плата будет изготовлена в соответствии с проектом и стандартами качества.
Точность и правильная настройка Gerber файлов играют ключевую роль в успешном производстве печатных плат. Неправильные параметры или пропущенные слои могут привести к дефектам, что увеличивает затраты и время на исправления.
Перед отправкой файлов обязательно проверьте их с помощью Gerber Viewer. Это поможет выявить ошибки и убедиться, что все элементы соответствуют проекту.
💡 Совет: Используйте современные форматы, такие как ODB++, чтобы улучшить качество производства. Вот как это помогает:
ODB++ предоставляет полную информацию о проекте, упрощая подготовку к производству.
Этот формат позволяет редактировать размеры и положения элементов, что недоступно в Gerber.
Контактные площадки в ODB++ определяются как площадки, что упрощает их проверку.
Начните создавать Gerber файлы для своих проектов уже сегодня. Это первый шаг к профессиональному производству печатных плат!
FAQ
Что делать, если Gerber файлы не открываются в Viewer?
Проверьте, поддерживает ли ваш Viewer формат RS274X. Убедитесь, что файлы не повреждены и имеют правильные расширения, например, .gbr или .drl. Если проблема сохраняется, попробуйте открыть файлы в другом Viewer, таком как KiCad или Gerbv.
Какие слои обязательны для производства печатной платы?
Для производства обычно требуются следующие слои:
Верхний и нижний слои меди.
Маска пайки.
Шелкография.
Контур платы.
NC Drill файлы.
💡 Совет: Уточните у производителя, какие слои нужны для вашего проекта.
Как проверить Gerber файлы перед отправкой?
Используйте Gerber Viewer для визуализации каждого слоя. Проверьте размеры платы, расположение дорожек и отверстий. Убедитесь, что нет пересечений или наложений элементов. Это поможет избежать ошибок на этапе производства.
Можно ли использовать бесплатное ПО для создания Gerber файлов?
Да, программы, такие как KiCad и EasyEDA, позволяют бесплатно создавать Gerber файлы. Они подходят для небольших проектов и начинающих пользователей. Однако для сложных проектов лучше использовать профессиональное ПО, например, Altium Designer.
Что делать, если производитель обнаружил ошибки в файлах?
Свяжитесь с производителем, чтобы уточнить детали ошибок. Внесите исправления в проект и повторно экспортируйте Gerber файлы. Убедитесь, что вы проверили обновленные файлы в Viewer перед повторной отправкой.
⚠️ Важно: Всегда сохраняйте резервные копии оригинальных файлов проекта.
