Материалы, из которых изготавливаются печатные платы, играют ключевую роль в их работе. Они соединяют компоненты электрически и изолируют проводящие элементы друг от друга. Эти свойства обеспечивают надежность устройства, его устойчивость к температурным изменениям и механическую прочность. Например, стеклотекстолит хорошо подходит для универсальных применений, а керамика — для плат с высокой теплопроводностью. Знание, из чего изготавливается печатная плата, помогает выбрать правильный материал для вашего устройства.
Основные Выводы
Стеклотекстолит (FR-4) — универсальный выбор для большинства приложений благодаря своей прочности и устойчивости к температурным изменениям.
Гетинакс подходит для простых схем и экономичных проектов, но его механическая прочность ниже, чем у стеклотекстолита.
Алюминий обеспечивает отличную теплопроводность и подходит для мощных устройств, таких как светодиоды и блоки питания.
Материалы Rogers идеально подходят для высокочастотных приложений, обеспечивая стабильные электрические характеристики.
При выборе материала учитывайте требования вашего проекта, включая тепловые, электрические и механические характеристики.
Из чего изготавливается печатная плата: основные материалы
Стеклотекстолит (FR-4): универсальный выбор
Стеклотекстолит, известный как FR-4, является самым популярным материалом для производства печатных плат. Его универсальность объясняется сочетанием прочности, устойчивости к температурным перепадам и хороших электроизоляционных свойств. Этот материал подходит для большинства стандартных приложений, включая бытовую электронику и промышленные устройства.
Основные преимущества стеклотекстолита:
Высокая механическая прочность.
Устойчивость к влаге и химическим веществам.
Возможность использования в многослойных платах.
Стеклотекстолит с двухсторонним фольгированием широко применяется в серийном производстве. Его надежность делает его идеальным выбором для военной техники и сложных вычислительных устройств.
💡 Совет: Если вы ищете материал для универсального применения, стеклотекстолит станет отличным выбором.
Гетинакс: экономичный материал для простых приложений
Гетинакс — это экономичный материал, который используется для производства печатных плат с простыми схемами. Он состоит из прессованной бумаги, пропитанной фенольной смолой, и покрыт медной фольгой.
Основные характеристики гетинакса:
Низкая стоимость.
Хорошие электроизоляционные свойства.
Простота обработки.
Фольгированный гетинакс часто применяется в массовом производстве, где важна экономия. Однако его механическая прочность ниже, чем у стеклотекстолита, поэтому он подходит для устройств с низкими требованиями к надежности.
⚠️ Примечание: Гетинакс лучше использовать для недорогих устройств, где сложные схемы не требуются.
Алюминий: металлическая основа для мощных устройств
Алюминий используется в печатных платах, где требуется высокая теплопроводность. Этот материал идеально подходит для мощных устройств, таких как светодиодные лампы и блоки питания.
Основные преимущества алюминия:
Отличная теплопроводность — 203,5 Вт/(м·К).
Высокая прочность и устойчивость к механическим повреждениям.
Способность эффективно отводить тепло от компонентов.
Параметр | Значение |
|---|---|
Теплопроводность | 203,5 Вт/(м·К) |
Влияние чистоты | Чем выше чистота, тем выше теплопроводность. Легирующие добавки ухудшают, а серебро и медь улучшают свойства. |
Алюминиевые платы часто используются в устройствах, где важно предотвратить перегрев. Если ваш проект требует надежного отвода тепла, алюминий станет отличным выбором.
Специализированные материалы для печатных плат
Rogers: для высокочастотных приложений
Материалы Rogers идеально подходят для высокочастотных приложений, таких как спутниковая связь, антенны и микроволновые устройства. Они обеспечивают стабильные электрические характеристики и минимальные потери сигнала. Это делает их незаменимыми в устройствах, где важна точность передачи данных.
Материалы, такие как RO3000®, представляют собой керамические PTFE-композиты. Они разработаны для обеспечения исключительной электрической и механической стабильности. Это позволяет использовать их в коммерческих микроволновых и радиочастотных устройствах.
Параметр | RO4003C | RO3003 | RO4350B |
|---|---|---|---|
Температура стеклования (Tg, °C) | >280 | – | >280 |
Диэлектрическая постоянная (DK @ 1 ГГц) | 3,25-3,45 | – | 3,40-3,60 |
Тангес угла потерь | 0.004 | – | 0.004 |
Температура деструкции (TD, °C) | 425 | – | 425 |
Область применения | Спутники, антенны | Микроволновые устройства | Спутниковые антенны, усилители мощности |
Если вы работаете с высокочастотными схемами, материалы Rogers станут отличным выбором.
Керамика: для плат с высокой теплопроводностью
Керамика используется в печатных платах, где требуется высокая теплопроводность и устойчивость к экстремальным температурам. Этот материал идеально подходит для мощных устройств, таких как лазеры, светодиоды и силовая электроника.
Керамические платы обладают следующими преимуществами:
Высокая теплопроводность, что позволяет эффективно отводить тепло.
Устойчивость к температурным перепадам.
Отличные электроизоляционные свойства.
Керамика часто применяется в устройствах, где важна долговечность и стабильность работы. Если ваш проект требует надежности в сложных условиях, керамика станет оптимальным выбором.
Металлические основания: особенности и преимущества
Металлические основания, такие как алюминий и медь, используются для улучшения теплопроводности и механической прочности печатных плат. Они особенно полезны в устройствах с высокой плотностью компонентов, где важно предотвратить перегрев.
Основные преимущества металлических оснований:
Эффективный отвод тепла от нагревающихся компонентов.
Высокая механическая прочность, что увеличивает долговечность устройства.
Возможность использования в сложных конструкциях.
Металлические основания часто применяются в автомобильной электронике, светодиодных системах и мощных источниках питания. Если вы ищете материал, который сочетает прочность и теплопроводность, металлические основания подойдут идеально.
💡 Совет: Перед выбором материала для печатной платы важно учитывать требования вашего проекта, включая тепловые и электрические характеристики.

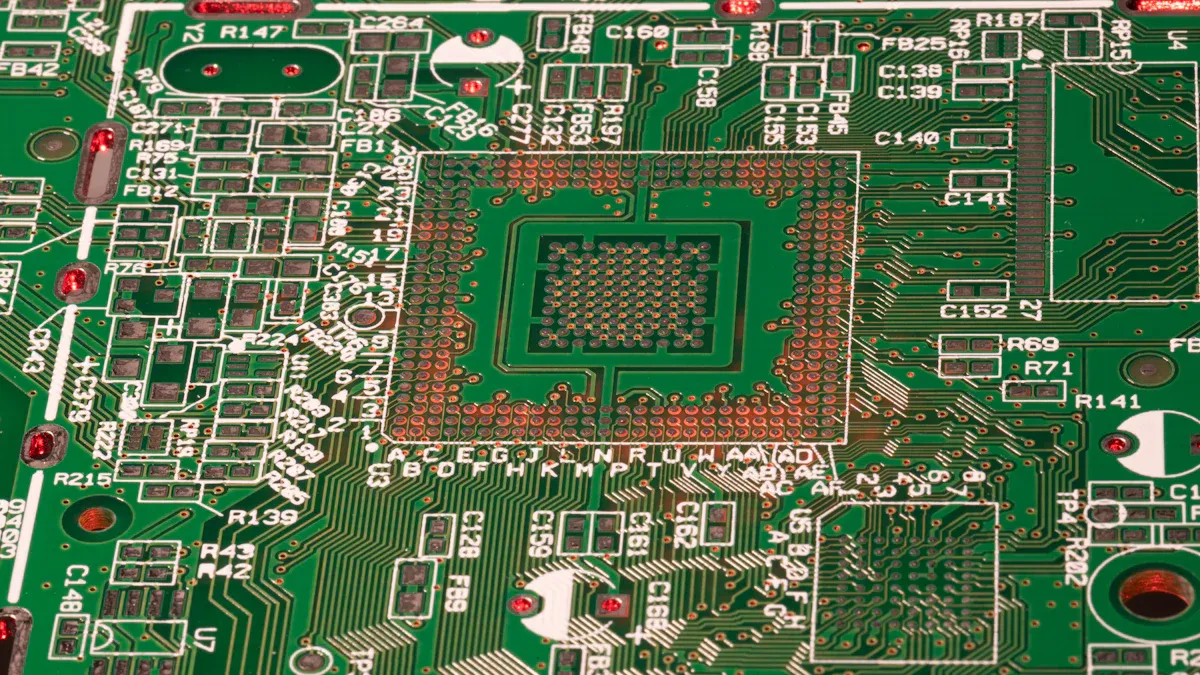

Критерии выбора материалов для печатных плат
Стоимость и доступность
Выбор материала для печатной платы часто начинается с оценки его стоимости и доступности. Если вы работаете с ограниченным бюджетом, материалы, такие как FR-4 и CEM-1, станут отличным выбором. Они предлагают хорошее соотношение цены и качества, что делает их популярными в массовом производстве.
Материал | Характеристики | Применение |
|---|---|---|
FR-4 | Экономичность, хорошие тепловые свойства, термостойкость, электрическая прочность | Широко используется для однослойных и многослойных печатных плат |
CEM-1 | Композитный материал, хорошее соотношение цена/качество | Используется для однослойных печатных плат |
CEM-3 | Альтернатива FR-4, хорошая термостойкость | Используется для двухслойных печатных плат |
Если ваш проект требует более сложных решений, таких как высокочастотные схемы, материалы Rogers могут быть подходящим вариантом. Однако их стоимость значительно выше.
💡 Совет: Для стандартных приложений выбирайте материалы, которые легко доступны на рынке и соответствуют вашему бюджету.
Механические свойства и долговечность
Механическая прочность материала определяет, насколько надежной будет ваша печатная плата в условиях вибрации, ударов и других механических нагрузок. Например, стеклотекстолит FR-4 обладает высокой прочностью и долговечностью, что делает его идеальным для сложных устройств.
Параметр | FR-4 | FR-4 Tg 170 |
|---|---|---|
Температура стеклования, °C | 135 | 182 |
Коэффициент расширения по оси Z, 50 — 260 °C, % | 4,6 | 2,9 |
Поглощение воды, % | 0,12 | 0,01 |
Если вы работаете с устройствами, которые подвергаются экстремальным условиям, выбирайте материалы с высокой температурой стеклования (Tg) и низким коэффициентом расширения. Это обеспечит стабильность платы даже при значительных перепадах температуры.
⚠️ Примечание: Учитывайте долговечность материала, особенно если устройство будет использоваться в промышленных или военных условиях.
Теплопроводность и устойчивость к температурным перепадам
Теплопроводность материала играет ключевую роль в предотвращении перегрева компонентов. Например, алюминий и керамика обладают высокой теплопроводностью, что делает их идеальными для мощных устройств, таких как светодиоды и блоки питания.
Метод линейного источника теплоты обеспечивает высокую точность измерений теплопроводности.
Он позволяет одновременно определять коэффициенты теплопроводности и температуропроводности.
Этот метод является абсолютным, что гарантирует точность вычислений.
Если вы проектируете устройство, которое будет работать в условиях значительных температурных перепадов, выбирайте материалы с высокой устойчивостью к термическим нагрузкам. Например, керамика сохраняет свои свойства даже при экстремальных температурах, что делает её незаменимой для силовой электроники.
💡 Совет: Для мощных устройств используйте материалы с высокой теплопроводностью, чтобы избежать перегрева и продлить срок службы компонентов.
Электрические характеристики и совместимость с компонентами
Электрические характеристики материалов играют ключевую роль в работе печатных плат. Они определяют, насколько эффективно плата будет передавать сигналы, выдерживать напряжение и взаимодействовать с электронными компонентами. Выбор материала с подходящими электрическими свойствами помогает избежать потерь сигнала, перегрева и других проблем, которые могут повлиять на надежность устройства.
Основные параметры, которые нужно учитывать:
Диэлектрическая постоянная (DK): Этот параметр показывает, как материал влияет на скорость передачи сигнала. Чем ниже значение DK, тем меньше потерь сигнала.
Тангент угла потерь (DF): DF определяет, сколько энергии теряется в виде тепла при прохождении сигнала через материал. Низкий DF особенно важен для высокочастотных приложений.
Электрическая прочность: Этот показатель указывает, какое максимальное напряжение материал может выдержать без пробоя.
Материалы, такие как Rogers, обеспечивают стабильные электрические характеристики, что делает их идеальными для высокочастотных устройств. Если вы работаете с микроволновыми схемами или антеннами, обратите внимание на материалы с низким DF и стабильным DK.
Совместимость с компонентами
Совместимость материалов с электронными компонентами зависит от их электрических и тепловых свойств. Например, резисторы, которые используются в большинстве схем, предъявляют строгие требования к материалу платы.
Резисторы классифицируются по назначению, конструкции и материалу.
Основные параметры резисторов включают:
Номинальное сопротивление.
Допуск.
Номинальную мощность рассеивания.
Максимальное напряжение.
Температурный коэффициент сопротивления.
Материал платы должен обеспечивать стабильность этих параметров. Например, он должен обладать низким уровнем собственных шумов и высокой термостойкостью. Это особенно важно для устройств, работающих в условиях высоких температур или значительных перепадов напряжения.
💡 Совет: При выборе материала учитывайте не только его электрические характеристики, но и требования компонентов, которые вы планируете использовать. Это поможет избежать проблем с совместимостью и повысить надежность устройства.
Если вы проектируете сложные схемы, выбирайте материалы с высокой электрической прочностью и стабильными характеристиками. Это обеспечит надежную работу платы даже в экстремальных условиях.
Выбор материала для печатной платы зависит от задач вашего проекта. Основные материалы, такие как стеклотекстолит и гетинакс, подходят для стандартных устройств благодаря их доступности и надежности. Специализированные материалы, например керамика и Rogers, обеспечивают высокую точность и теплопроводность, что делает их идеальными для сложных схем.
Тип материала | Применение и характеристики |
|---|---|
Фольгированные диэлектрики | Обеспечивают хорошую проводимость, используются для субтрактивного метода изготовления. |
Металлические пластины | Эффективно отводят тепло, повышают жесткость, подходят для теплонагруженных условий. |
Керамические материалы | Обладают высокой прочностью и теплопроводностью, применяются в силовой электронике и СВЧ-технике. |
Перед выбором материала анализируйте требования вашего устройства. Это поможет вам создать надежную и эффективную плату.
FAQ
Что такое стеклотекстолит, и почему он так популярен?
Стеклотекстолит (FR-4) — это материал на основе стекловолокна, пропитанного эпоксидной смолой. Он популярен благодаря своей прочности, устойчивости к температуре и отличным электроизоляционным свойствам. Этот материал подходит для большинства стандартных приложений, включая бытовую электронику и промышленные устройства.
Как выбрать материал для высокочастотных приложений?
Для высокочастотных схем выбирайте материалы с низкой диэлектрической постоянной (DK) и минимальными потерями сигнала (DF). Например, материалы Rogers обеспечивают стабильные электрические характеристики, что делает их идеальными для антенн, микроволновых устройств и спутниковой связи.
Можно ли использовать гетинакс для сложных устройств?
Гетинакс подходит только для простых схем. Его механическая прочность и устойчивость к температуре ниже, чем у стеклотекстолита. Для сложных устройств с высокими требованиями к надежности лучше выбрать материалы, такие как FR-4 или керамика.
Какие материалы лучше всего отводят тепло?
Алюминий и керамика обладают высокой теплопроводностью. Они эффективно отводят тепло от компонентов, предотвращая перегрев. Эти материалы идеально подходят для мощных устройств, таких как светодиоды, блоки питания и силовая электроника.
Какой материал выбрать для экономичного проекта?
Для бюджетных проектов выбирайте гетинакс или CEM-1. Эти материалы недорогие и просты в обработке. Однако они подходят только для устройств с низкими требованиями к механической прочности и долговечности.
💡 Совет: Перед выбором материала всегда учитывайте требования вашего проекта, включая тепловые, электрические и механические характеристики.
