PCB와 PCBA는 전자 기기의 핵심 구성 요소입니다. PCB(Printed Circuit Board)는 전자 회로를 물리적으로 지지하고 전기적으로 연결하는 기판입니다. 반면, PCBA(Printed Circuit Board Assembly)는 PCB에 전자 부품이 장착된 완성된 조립품을 의미합니다.
PCB와 PCBA의 주요 차이점은 제조 공정과 최종 형태에서 나타납니다. PCB 제조 공정 PCBA는 기판 제작 단계와 조립 및 테스트 단계로 나뉘며, 각각의 목적과 역할이 다릅니다.
핵심 내용
PCB는 전자 부품을 지지하고 연결하는 기판입니다. PCBA는 PCB에 부품이 장착된 완성품입니다.
PCB 제조 공정은 설계, 기판 제작, 회로 패턴 인쇄, 드릴링, 도금, 테스트로 구성됩니다.
PCBA 제조 공정은 부품 준비, SMT, 납땜, 조립, 테스트로 이루어집니다.
설계 단계에서의 오류를 줄이면 전체 제조 공정의 실패율을 낮출 수 있습니다.
테스트와 품질 관리는 최종 제품의 신뢰성을 보장하는 핵심 단계입니다.
PCB란 무엇인가?
PCB의 정의와 역할
PCB(Printed Circuit Board)는 전자 기기의 핵심 기판으로, 전자 부품을 물리적으로 지지하고 전기적으로 연결하는 역할을 합니다. PCB는 다양한 레이어로 구성되며, 각 레이어는 특정 전기적 및 물리적 특성을 가집니다.
PCB의 역할을 이해하려면 다음과 같은 주요 기능을 살펴볼 수 있습니다:
기판 설계 규칙 결정하기: PCB는 전자 부품의 배치를 최적화하고, 전기적 신호의 흐름을 효율적으로 설계합니다.
부품 배치 미세 조정: 전자 부품의 위치를 정밀하게 조정하여 성능과 신뢰성을 높입니다.
전력, 접지, 신호 트레이스의 배치: 전력 공급과 신호 전달을 위한 경로를 설계하여 전자 기기의 안정성을 보장합니다.
PCB 설계는 전자 기기의 성능과 신뢰성에 직접적인 영향을 미칩니다. 다양한 레이어와 재료 조합을 통해 복잡한 전자 회로를 지원할 수 있습니다.
PCB의 주요 구성 요소 | 역할 |
|---|---|
전력 레이어 | 전자 부품에 전력을 공급 |
접지 레이어 | 전기적 간섭을 최소화 |
신호 레이어 | 데이터 및 신호 전달 경로 제공 |
PCB의 주요 용도
PCB는 다양한 산업 분야에서 필수적으로 사용됩니다. 다음은 PCB의 주요 용도를 간략히 정리한 내용입니다:
소비자 전자 제품: 스마트폰, 노트북, TV 등에서 핵심 기판으로 사용됩니다.
자동차 산업: 차량의 전자 제어 장치(ECU)와 센서에 적용됩니다.
의료 기기: 심박 모니터, MRI 장비와 같은 정밀 의료 기기에 사용됩니다.
통신 장비: 라우터, 스위치, 안테나 등 네트워크 장비에 필수적입니다.
PCB는 전자 기기의 성능과 기능을 결정짓는 중요한 요소입니다. 이를 통해 다양한 산업에서 효율적이고 신뢰성 높은 전자 제품을 개발할 수 있습니다.
PCB 제조 공정 단계
설계 및 기판 제작
PCB 제조 공정의 첫 단계는 설계와 기판 제작입니다. 이 단계에서 당신은 전자 기기의 요구 사항에 맞는 회로 설계를 진행해야 합니다. 설계는 CAD(Computer-Aided Design) 소프트웨어를 사용하여 이루어지며, 이를 통해 회로의 레이아웃과 부품 배치를 최적화할 수 있습니다. 설계가 완료되면, 기판 제작이 시작됩니다.
기판 제작은 다음과 같은 과정을 포함합니다:
재료 선택: FR4와 같은 절연 재료를 선택하여 기판의 기본 구조를 만듭니다.
레이어 구성: 단일 레이어부터 다층 레이어까지 설계에 따라 기판을 구성합니다.
기판 절단: 설계된 크기에 맞게 기판을 절단합니다.
이 단계에서 품질 관리는 매우 중요합니다. (2012)의 연구에 따르면, 설계 단계에서의 오류는 전체 제조 공정의 실패율에 큰 영향을 미칩니다. 따라서 설계와 기판 제작 단계에서의 세심한 검토가 필요합니다.
Tip: 설계 단계에서 오류를 줄이기 위해 시뮬레이션 도구를 활용하세요. 이를 통해 잠재적인 문제를 사전에 발견할 수 있습니다.
회로 패턴 인쇄 및 에칭
두 번째 단계는 회로 패턴을 기판에 인쇄하고 불필요한 구리를 제거하는 에칭 과정입니다. 이 단계에서 당신은 설계된 회로를 실제로 구현하게 됩니다.
회로 패턴 인쇄는 다음과 같은 과정을 포함합니다:
포토레지스트 코팅: 기판 표면에 감광성 물질을 코팅합니다.
패턴 노출: 설계된 회로 패턴을 기판에 노출시킵니다.
현상: 노출된 부분을 제거하여 회로 패턴을 드러냅니다.

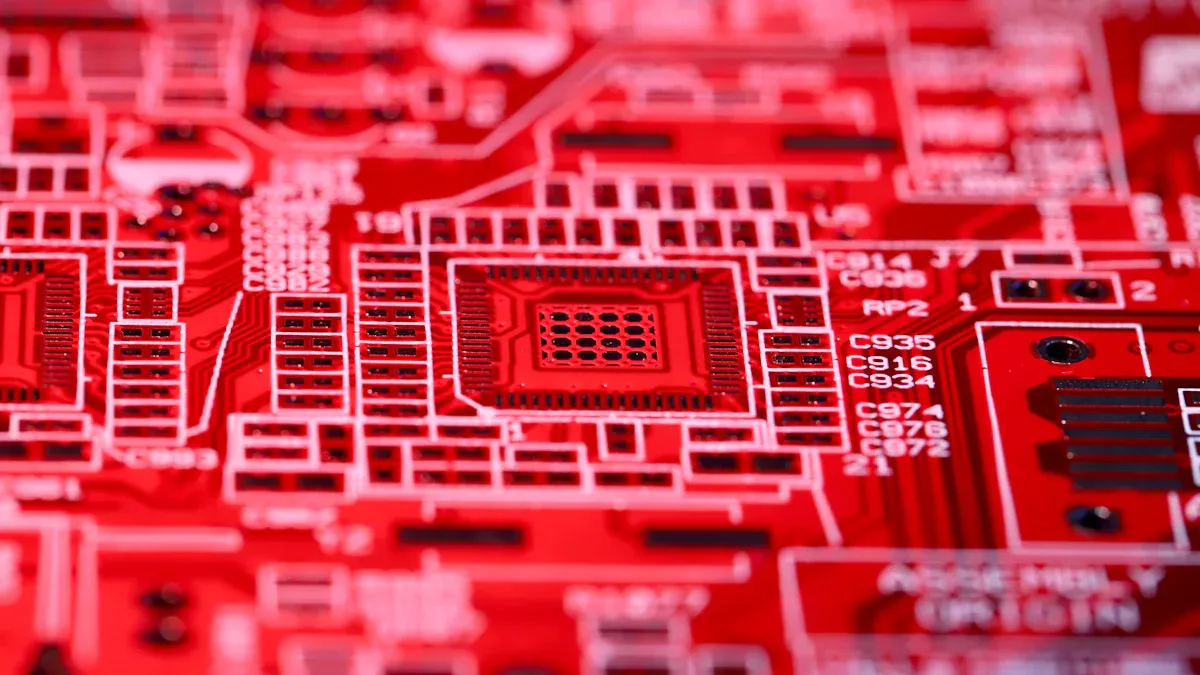

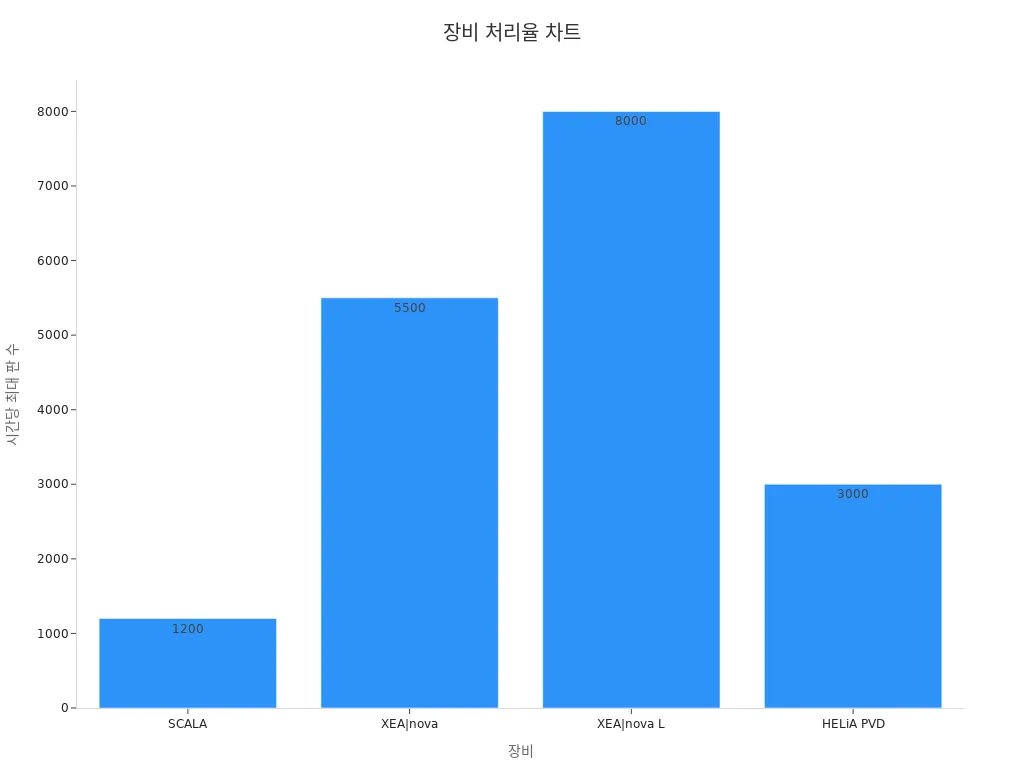

에칭 과정에서는 화학 용액을 사용하여 불필요한 구리층을 제거합니다. 이 과정의 효율성과 성공률은 사용되는 장비에 따라 크게 달라집니다. 아래 표는 주요 장비와 공정 처리율을 보여줍니다:
장비 | 공정 처리율 |
|---|---|
SCALA | 시간당 최대 1,200장 |
XEA | nova |
XEA | nova L |
HELiA PVD | 시간당 3,000장 |
Note: 높은 처리율을 가진 장비를 선택하면 생산성을 크게 향상시킬 수 있습니다.
드릴링 및 도금
세 번째 단계는 드릴링과 도금입니다. 이 단계에서 당신은 PCB에 필요한 구멍을 뚫고, 전기적 연결을 위한 도금 작업을 수행합니다.
드릴링 과정에서는 CNC 기계를 사용하여 기판에 정확한 위치에 구멍을 뚫습니다. 이 구멍은 부품의 핀을 삽입하거나 레이어 간 연결을 위해 사용됩니다. 도금 과정에서는 구멍 내부와 기판 표면에 얇은 금속층을 입혀 전기적 연결을 가능하게 합니다.
Boetticher, GD (2005)의 연구에 따르면, 드릴링 단계에서의 결함은 전체 PCB 제조 공정 PCBA의 품질에 큰 영향을 미칩니다. 따라서 드릴링과 도금 과정에서의 정밀도와 품질 관리는 필수적입니다.
Tip: 드릴링 후에는 구멍의 크기와 위치를 검사하여 결함을 사전에 발견하세요.
테스트 및 품질 관리
PCB 제조 공정 PCBA에서 테스트와 품질 관리는 최종 제품의 신뢰성을 보장하는 핵심 단계입니다. 이 과정에서 당신은 제조된 PCB가 설계 사양에 맞는지 확인하고, 잠재적인 결함을 사전에 발견해야 합니다. 테스트와 품질 관리는 다음과 같은 주요 단계를 포함합니다:
전기적 테스트 (Electrical Testing)
전기적 테스트는 PCB의 회로가 설계된 대로 작동하는지 확인하는 과정입니다. 이 단계에서 당신은 다음과 같은 테스트를 수행해야 합니다:오픈 및 쇼트 테스트: 회로의 단선(오픈) 또는 단락(쇼트)을 확인합니다.
임피던스 테스트: 신호 전달 경로의 임피던스를 측정하여 설계 사양과 일치하는지 확인합니다.
전류 및 전압 테스트: PCB가 예상 전류와 전압을 처리할 수 있는지 평가합니다.
Tip: 자동화된 테스트 장비(ATE)를 사용하면 테스트 속도와 정확성을 크게 향상시킬 수 있습니다.
비전 검사 (Visual Inspection)
비전 검사는 PCB의 물리적 결함을 확인하는 데 사용됩니다. 이 과정에서 당신은 고해상도 카메라와 자동 광학 검사(AOI) 시스템을 활용하여 다음을 점검할 수 있습니다:회로 패턴의 손상 여부
납땜 상태와 부품 배치의 정확성
표면 결함(스크래치, 오염 등)
AOI 시스템은 사람이 놓칠 수 있는 미세한 결함까지도 감지할 수 있어 품질 관리의 효율성을 높입니다.
기능 테스트 (Functional Testing)
기능 테스트는 PCB가 실제 환경에서 제대로 작동하는지 확인하는 단계입니다. 이 과정에서 당신은 PCB를 실제 사용 조건에 노출시키고, 설계된 기능을 수행하는지 평가합니다.온도 및 습도 테스트: 극한 환경에서 PCB의 성능을 확인합니다.
진동 및 충격 테스트: 물리적 스트레스에 대한 내구성을 평가합니다.
EMI/EMC 테스트: 전자기 간섭(EMI)과 전자기 호환성(EMC)을 점검합니다.
Note: 기능 테스트는 PCB의 최종 품질을 결정짓는 중요한 단계입니다. 이 과정에서 발견된 결함은 설계 또는 제조 공정의 개선으로 이어질 수 있습니다.
품질 인증 (Quality Certification)
테스트가 완료되면, PCB는 품질 인증 과정을 거칩니다. 이 단계에서 당신은 국제 표준(예: ISO 9001, IPC-A-610)에 따라 PCB의 품질을 평가하고 인증서를 발급받아야 합니다. 품질 인증은 고객 신뢰를 확보하고, 제품의 시장 경쟁력을 높이는 데 필수적입니다.
테스트와 품질 관리는 PCB 제조 공정 PCBA의 성공 여부를 결정짓는 중요한 요소입니다. 이 단계에서의 철저한 검사는 최종 제품의 신뢰성과 성능을 보장하며, 고객 만족도를 높이는 데 기여합니다.
PCBA란 무엇인가?
PCBA의 정의와 역할
PCBA(Printed Circuit Board Assembly)는 PCB에 전자 부품이 장착된 상태를 의미합니다. PCB가 단순히 회로 기판이라면, PCBA는 부품이 조립되고 납땜된 완성품입니다. 이 과정에서 PCB는 전자 부품의 물리적 지지대 역할을 하며, PCBA는 전자 기기의 실제 작동을 가능하게 합니다.
PCBA의 주요 역할은 다음과 같습니다:
전자 부품의 통합: 다양한 부품을 하나의 기판에 조립하여 전자 기기의 기능을 구현합니다.
신호 전달 및 전력 공급: 부품 간의 전기적 연결을 통해 신호와 전력을 전달합니다.
제품의 안정성 보장: 조립된 상태에서 전자 기기의 신뢰성과 내구성을 높입니다.
PCBA는 전자 제품의 핵심 구성 요소로, 제조 공정에서 높은 정밀도와 품질 관리가 요구됩니다. 이를 통해 최종 제품의 성능과 안정성을 확보할 수 있습니다.
PCB와 PCBA의 차이점
PCB와 PCBA는 제조 공정과 최종 형태에서 뚜렷한 차이를 보입니다. PCB는 단순히 회로 기판으로, 전자 부품이 장착되지 않은 상태입니다. 반면, PCBA는 PCB에 부품이 조립된 완성품으로, 전자 기기의 실제 작동을 가능하게 합니다.
다음 표는 PCB와 PCBA의 주요 차이점을 정리한 내용입니다:
구분 | PCB | PCBA |
|---|---|---|
정의 | 전자 회로를 지지하는 기판 | 부품이 장착된 완성된 조립품 |
제조 공정 | 기판 제작 및 회로 패턴 인쇄 | 부품 조립, 납땜, 테스트 |
최종 형태 | 부품이 없는 상태 | 부품이 장착된 상태 |
주요 역할 | 전자 부품의 물리적 지지 및 연결 | 전자 기기의 실제 작동 구현 |
PCB 제조 공정 PCBA는 기판 제작과 부품 조립이라는 두 가지 주요 단계를 포함합니다. 이 두 단계는 각각의 목적과 역할이 다르며, 최종 제품의 품질에 큰 영향을 미칩니다.
Tip: PCB와 PCBA의 차이를 명확히 이해하면 전자 제품 설계와 제조 과정에서 더 나은 결정을 내릴 수 있습니다.
PCBA 제조 공정 단계
부품 준비 및 SMT

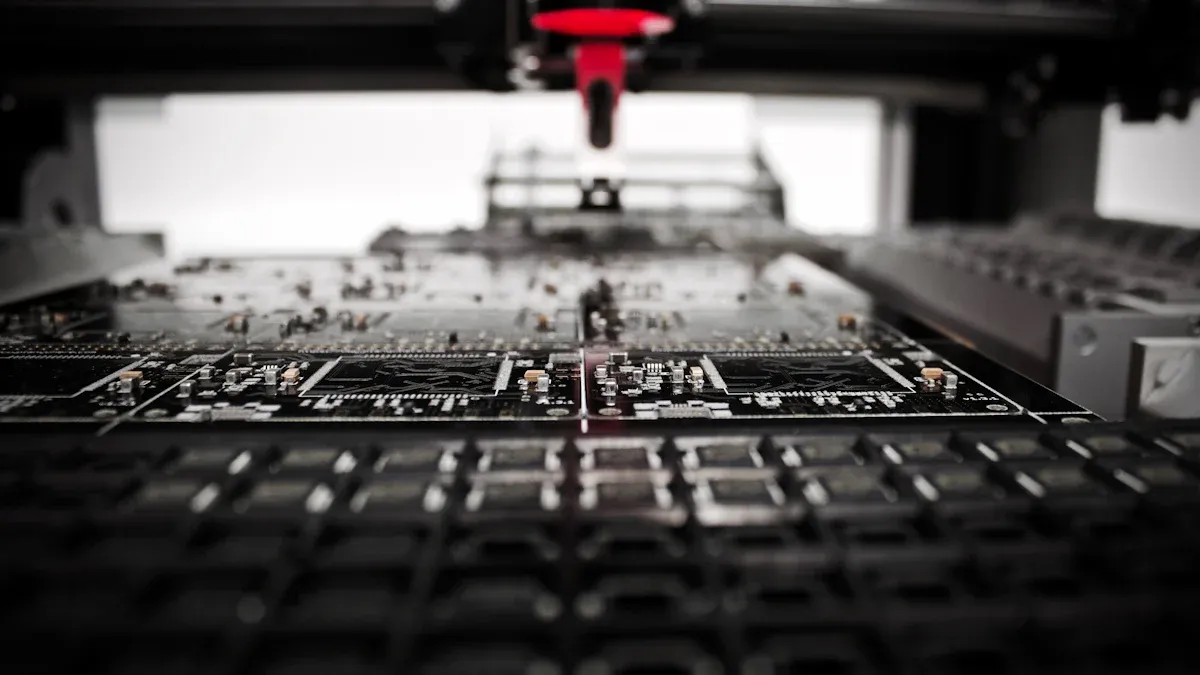

PCBA 제조의 첫 단계는 부품 준비와 SMT(Surface Mount Technology) 공정입니다. 이 단계에서 당신은 전자 부품을 준비하고 PCB에 부착해야 합니다. SMT는 부품을 PCB 표면에 직접 장착하는 기술로, 현대 전자 제품 제조에서 필수적입니다.
부품 준비 과정에서는 다음을 수행해야 합니다:
부품 확인: 설계 사양에 맞는 부품을 선택하고, 품질을 검사합니다.
부품 정렬: SMT 장비에 적합하도록 부품을 정렬하고, 피더에 장착합니다.
PCB 준비: PCB 표면을 청소하여 부착 품질을 높입니다.
SMT 공정은 다음과 같은 단계를 포함합니다:
솔더 페이스트 인쇄: PCB 표면에 솔더 페이스트를 균일하게 도포합니다.
부품 장착: SMT 장비를 사용하여 부품을 PCB에 정확히 배치합니다.
리플로우 납땜: 고온 오븐에서 솔더 페이스트를 녹여 부품을 PCB에 고정합니다.
Tip: SMT 공정의 성공률을 높이려면 고품질의 솔더 페이스트와 정밀한 장비를 사용하는 것이 중요합니다.
납땜 및 조립
두 번째 단계는 납땜과 조립입니다. 이 과정에서 당신은 PCB에 부품을 영구적으로 고정하고, 추가적인 조립 작업을 수행합니다.
납땜 과정은 다음과 같습니다:
웨이브 솔더링: PCB를 용융된 솔더 웨이브에 통과시켜 부품을 납땜합니다. 주로 THT(Through-Hole Technology) 부품에 사용됩니다.
핸드 솔더링: 자동화가 어려운 부품은 수작업으로 납땜합니다.
조립 과정에서는 다음을 수행해야 합니다:
기계적 부품 조립: 히트싱크, 커넥터 등 기계적 부품을 PCB에 부착합니다.
케이스 조립: PCB를 외부 케이스에 장착하여 제품 형태를 완성합니다.
Note: 납땜 품질은 제품의 신뢰성에 직접적인 영향을 미칩니다. 납땜 후에는 반드시 육안 검사와 X-ray 검사를 통해 결함을 확인하세요.
테스트 및 최종 품질 관리
마지막 단계는 테스트와 최종 품질 관리입니다. 이 단계에서 당신은 PCBA가 설계 사양에 맞게 작동하는지 확인해야 합니다.
테스트 과정은 다음을 포함합니다:
기능 테스트: PCBA가 실제 환경에서 정상적으로 작동하는지 평가합니다.
AOI(자동 광학 검사): 고해상도 카메라를 사용하여 납땜 상태와 부품 배치를 점검합니다.
ICT(인서킷 테스트): 회로의 전기적 특성을 측정하여 결함을 발견합니다.
최종 품질 관리에서는 다음을 수행해야 합니다:
환경 테스트: 온도, 습도, 진동 등 극한 조건에서 PCBA의 내구성을 확인합니다.
품질 인증: 국제 표준에 따라 제품을 인증하고, 고객에게 신뢰를 제공합니다.
Callout: 철저한 테스트와 품질 관리는 제품의 신뢰성을 높이고, 고객 만족도를 향상시킵니다.
PCB와 PCBA 제조 공정의 주요 차이점
제조 과정의 차이
PCB와 PCBA의 제조 과정은 단계별로 큰 차이를 보입니다. PCB는 기판 제작과 회로 패턴 인쇄, 드릴링 및 도금, 테스트와 품질 관리로 구성됩니다. 반면, PCBA는 PCB에 부품을 조립하고 납땜한 후 최종 테스트와 품질 관리를 진행합니다.
PCB 제조 과정은 주로 기판의 물리적 구조와 회로 패턴을 만드는 데 초점이 맞춰져 있습니다. 이 과정에서 설계와 기판 제작은 초기 단계에서 중요한 역할을 합니다. 반면, PCBA는 부품 조립과 납땜을 통해 전자 기기의 기능을 구현하는 데 중점을 둡니다.
제조 준비 수준(MRL)을 기준으로 PCB와 PCBA의 제조 과정을 비교하면 다음과 같습니다:
제조 준비 수준 (MRL) | 설명 |
|---|---|
1 | 기본 제조 의미 식별 |
4 | 실험실 환경에서 기술 프로토타입 생산 능력 |
7 | 생산 대표 환경에서 시스템, 하위 시스템 또는 구성 요소 생산 능력 |
10 | FRP 입증 및 린 생산 관행 마련 |
PCB 제조 공정 PCBA는 이러한 제조 준비 수준에서 각기 다른 단계와 요구 사항을 충족합니다. PCB는 초기 설계와 기판 제작에 집중하며, PCBA는 부품 조립과 최종 테스트를 통해 완성됩니다.
사용 기술 및 장비의 차이
PCB와 PCBA는 사용되는 기술과 장비에서도 차이를 보입니다. PCB 제조에서는 CAD 소프트웨어를 활용한 설계와 CNC 기계를 이용한 드릴링이 주요 기술로 사용됩니다. 또한, 화학 용액을 활용한 에칭과 자동 광학 검사(AOI) 시스템이 품질 관리를 지원합니다.
PCBA 제조에서는 SMT(Surface Mount Technology)와 웨이브 솔더링 기술이 핵심입니다. SMT 장비는 부품을 PCB 표면에 정확히 배치하며, 리플로우 오븐은 솔더 페이스트를 녹여 부품을 고정합니다. 웨이브 솔더링은 THT(Through-Hole Technology) 부품을 납땜하는 데 사용됩니다.
한국과 미국의 제조 기술 및 장비를 비교하면 다음과 같습니다:
한국 MRA 스레드 | 미국 MRA 스레드 |
|---|---|
기술 및 산업 기반 | 기술 성숙도, 산업 기반, 제조 기술 개발 |
설계 | 생산 가능성 프로그램, 설계 성숙도 |
공정 능력 및 제어 | 모델링 및 시뮬레이션, 제조 공정 성숙도, 공정 수율 및 비율 |
품질 관리 | 품질 관리, 제품 품질, 공급업체 품질 관리 |
PCB 제조 공정 PCBA는 이러한 기술과 장비를 통해 각각의 제조 목표를 달성합니다. PCB는 기판 제작과 회로 설계에 필요한 기술을 활용하며, PCBA는 부품 조립과 납땜에 특화된 장비를 사용합니다.
최종 제품의 형태와 기능 차이
PCB와 PCBA는 최종 제품의 형태와 기능에서 뚜렷한 차이를 보입니다. PCB는 부품이 없는 상태의 기판으로, 전자 부품을 물리적으로 지지하고 전기적으로 연결하는 역할을 합니다. 반면, PCBA는 부품이 장착된 완성품으로, 전자 기기의 실제 작동을 가능하게 합니다.
PCB는 설계와 기판 제작 단계에서 최종 형태가 결정됩니다. 이 기판은 다양한 레이어와 재료로 구성되며, 전자 부품의 배치를 최적화합니다. PCBA는 부품 조립과 납땜을 통해 최종 형태를 완성하며, 전자 기기의 기능을 구현합니다.
PCB 제조 공정 PCBA는 최종 제품의 형태와 기능에서 다음과 같은 차이를 보입니다:
PCB는 전자 부품의 물리적 지지대 역할을 합니다.
PCBA는 전자 기기의 실제 작동을 가능하게 합니다.
PCB는 기판 제작 단계에서 완성됩니다.
PCBA는 부품 조립과 납땜을 통해 완성됩니다.
PCB와 PCBA의 차이를 명확히 이해하면 전자 제품 설계와 제조 과정에서 더 나은 결정을 내릴 수 있습니다.
PCB와 PCBA는 전자 기기의 핵심 구성 요소로, 각각의 역할과 제조 공정에서 뚜렷한 차이를 보입니다. PCB는 전기적 절연체 위에 전도성 회로를 형성한 기판으로, 전자 부품을 지지하고 연결합니다. 반면, PCBA는 PCB에 전자 부품을 장착하여 실제 작동이 가능한 조립체입니다.
PCB 제조 공정 PCBA는 기판 제작과 부품 조립이라는 두 가지 주요 단계로 나뉩니다. PCB는 설계와 기판 제작에 중점을 두며, PCBA는 부품 조립과 납땜을 통해 완성됩니다. 이 과정에서 사용되는 기술과 장비는 각각의 목적에 맞게 최적화되어 있습니다.
Tip: PCB와 PCBA의 차이를 명확히 이해하면 전자 제품 설계와 제조에서 더 나은 결정을 내릴 수 있습니다.
FAQ
PCB와 PCBA는 어떻게 구분할 수 있나요?
PCB는 전자 부품이 없는 회로 기판입니다. 반면, PCBA는 PCB에 부품이 장착된 상태입니다. PCB는 설계와 기판 제작에 중점을 두며, PCBA는 부품 조립과 납땜을 통해 완성됩니다.
Tip: PCB는 기초 구조, PCBA는 완성된 조립품으로 이해하세요.
PCB 제조 공정에서 가장 중요한 단계는 무엇인가요?
설계와 품질 관리가 가장 중요합니다. 설계 단계에서 오류를 줄이면 전체 공정의 실패율을 낮출 수 있습니다. 품질 관리는 최종 제품의 신뢰성을 보장합니다.
Note: 설계 시 시뮬레이션 도구를 활용하면 오류를 사전에 발견할 수 있습니다.
SMT와 THT의 차이점은 무엇인가요?
SMT는 부품을 PCB 표면에 직접 장착하는 기술입니다. THT는 부품 핀을 PCB 구멍에 삽입한 후 납땜하는 방식입니다. SMT는 소형화된 부품에 적합하며, THT는 강한 기계적 고정이 필요한 부품에 사용됩니다.
PCBA 테스트는 왜 중요한가요?
테스트는 PCBA가 설계 사양에 맞게 작동하는지 확인합니다. 전기적 테스트, AOI, 기능 테스트를 통해 결함을 발견하고, 최종 제품의 신뢰성을 보장합니다.
Callout: 철저한 테스트는 고객 만족도를 높이는 핵심 요소입니다.
PCB와 PCBA 제조에서 자동화 장비의 역할은 무엇인가요?
자동화 장비는 생산성을 높이고, 오류를 줄이며, 품질을 향상시킵니다. PCB 제조에서는 AOI와 CNC 기계가, PCBA 제조에서는 SMT 장비와 리플로우 오븐이 주로 사용됩니다.
Emoji: ⚙️ 자동화는 효율성과 품질의 열쇠입니다.
